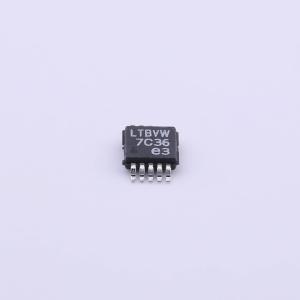

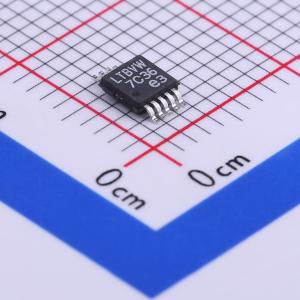

LT3481IMSE#PBF
具有 50uA 静态电流的 36V、2A、2.8MHz 降压型开关稳压器
- 描述
- 具有 50μA 静态电流的 36V、2A、2.8MHz 降压型开关稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3481IMSE#PBF
- 商品编号
- C27276
- 商品封装
- MSOP-10-EP
- 包装方式
- 管装
- 商品毛重
- 0.087克(g)
商品参数
参数完善中
商品概述
LT3481是一款可调频率（300kHz至2.8MHz）的单片降压型开关稳压器，可接受最高34V（最大36V）的输入电压。芯片上集成了一个导通电阻为0.18Ω的高效开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构，可实现快速瞬态响应和良好的环路稳定性。低纹波突发模式操作可在低输出电流时保持高效率，同时在典型应用中使输出纹波低于15mV。此外，当VOUT高于3V时，LT3481可通过从输出端获取偏置电流来进一步提高低输出电流时的效率。关断模式可将输入电源电流降至小于1μA，而RUN/SS引脚上的电阻和电容可提供受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的90%时，电源良好标志会发出信号。LT3481采用10引脚MSOP和3mm x 3mm DFN封装，带有裸露焊盘，以实现低热阻。
商品特性
- 宽输入范围：工作电压3.6V至34V，最大36V
- 最大输出电流2A
- 低纹波突发模式操作：在12VIN至3.3VOUT时，静态电流IQ为50μA，输出纹波<15mV
- 可调开关频率：300kHz至2.8MHz
- 低关断电流：IQ < 1μA
- 集成升压二极管
- 电源良好标志
- 饱和开关设计：导通电阻0.18Ω
- 1.265V反馈参考电压
- 输出电压：1.265V至20V
- 软启动功能
- 可在275kHz至475kHz之间同步
- 小型10引脚热增强型MSOP和（3mm x 3mm）DFN封装
应用领域
- 汽车电池稳压
- 便携式产品供电
- 分布式电源稳压
- 工业电源
- 墙式变压器稳压
