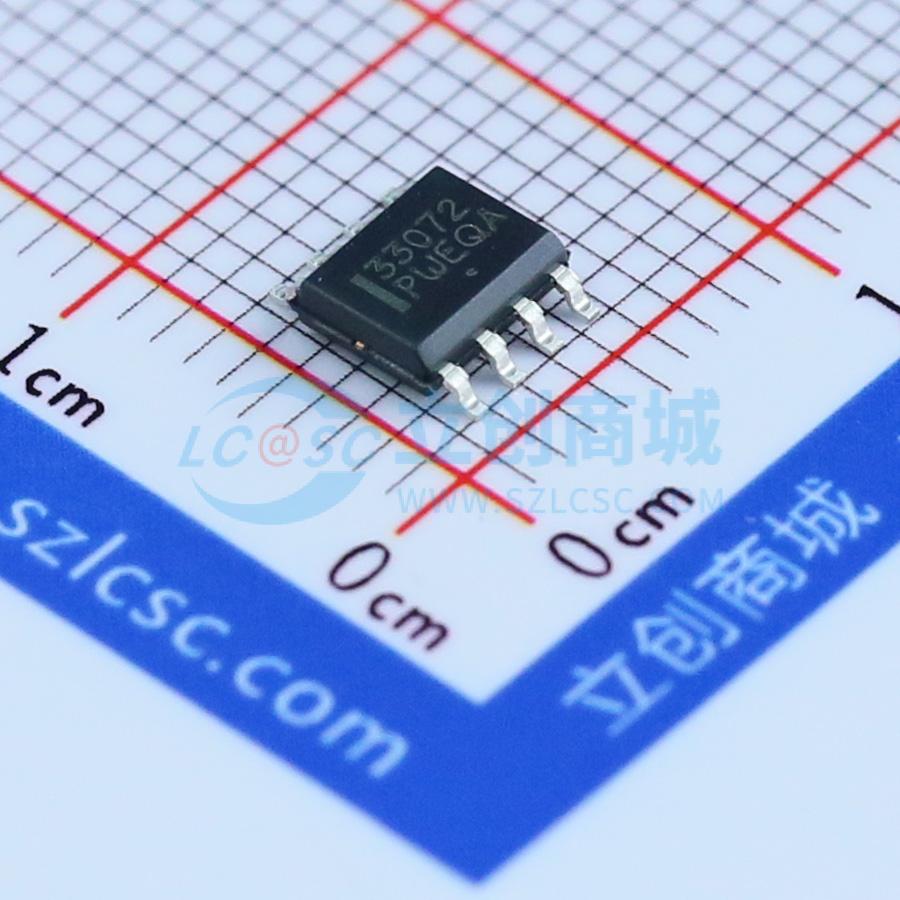

温馨提醒：图片仅供参考，商品以实物为准

MC33072ADR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC33071/72/74、MC34071/72/74、NCV33072/74A 系列单片运算放大器采用了优质双极制造工艺和创新设计理念。该系列运算放大器在不使用 JFET 器件技术的情况下，可提供 4.5 MHz 的增益带宽积、13 V/μs 的压摆率和快速建立时间。
品牌名称: onsemi(安森美)
商品型号: MC33072ADR2G
商品编号: C26356
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	放大器数	双路
	增益带宽积(GBP)	4.5MHz
	输入偏置电流(Ib)	100nA
	输入失调电压(Vos)	500uV
	共模抑制比(CMRR)	97dB
	压摆率(SR)	13V/us
	静态电流(Iq)	1.6mA

	属性	参数值
	轨到轨	-
	输入失调电压温漂(Vos TC)	10uV/℃
	输出电流	30mA
	工作温度	-40℃~+85℃
	单电源	3V~44V
	最大电源宽度(Vdd-Vss)	44V
	噪声密度(eN)	32nV/√Hz@1kHz
	输入失调电流(Ios)	75nA

商品概述

MC33071/72/74、MC34071/72/74、NCV33072/74A 系列单片运算放大器采用了优质双极制造工艺和创新设计理念。该系列运算放大器无需使用 JFET 器件技术，即可实现 4.5 MHz 的增益带宽积、13 V/μs 的压摆率和快速建立时间。虽然该系列可以采用双电源供电，但它特别适合单电源工作，因为共模输入电压范围包含地电位（VEE）。该系列采用达林顿输入级，具有高输入电阻、低输入失调电压和高增益的特点。全 NPN 输出级无死区交越失真，输出电压摆幅大，具备高电容驱动能力、出色的相位和增益裕度、低开环高频输出阻抗以及对称的源/灌交流频率响应。 MC33071/72/74、MC34071/72/74、NCV33072/74A 系列器件有标准或优质性能（后缀为 A）等级可供选择，适用于商业、工业/车辆温度范围。该系列完整的单运放、双运放和四运放产品提供塑料 DIP、SOIC、QFN 和 TSSOP 表面贴装封装。

商品特性

宽带宽：4.5 MHz
高压摆率：13 V/μs
快速建立时间：1.1 μs 至 0.1%
宽单电源工作范围：3.0 V 至 44 V
宽输入共模电压范围：包含地（VEE）
低输入失调电压：最大 3.0 mV（后缀为 A）
大输出电压摆幅：-14.7 V 至 +14 V（±15 V 供电时）
高电容驱动能力：0 pF 至 10,000 pF
低总谐波失真：0.02%
出色的相位裕度：60°
出色的增益裕度：12 dB
输出短路保护
双运放和四运放采用 ESD 二极管/钳位器提供输入保护
NCV 前缀适用于汽车及其他有特殊产地和控制变更要求的应用；符合 AEC - Q100 标准，可提供生产件批准程序（PPAP）文件
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准
