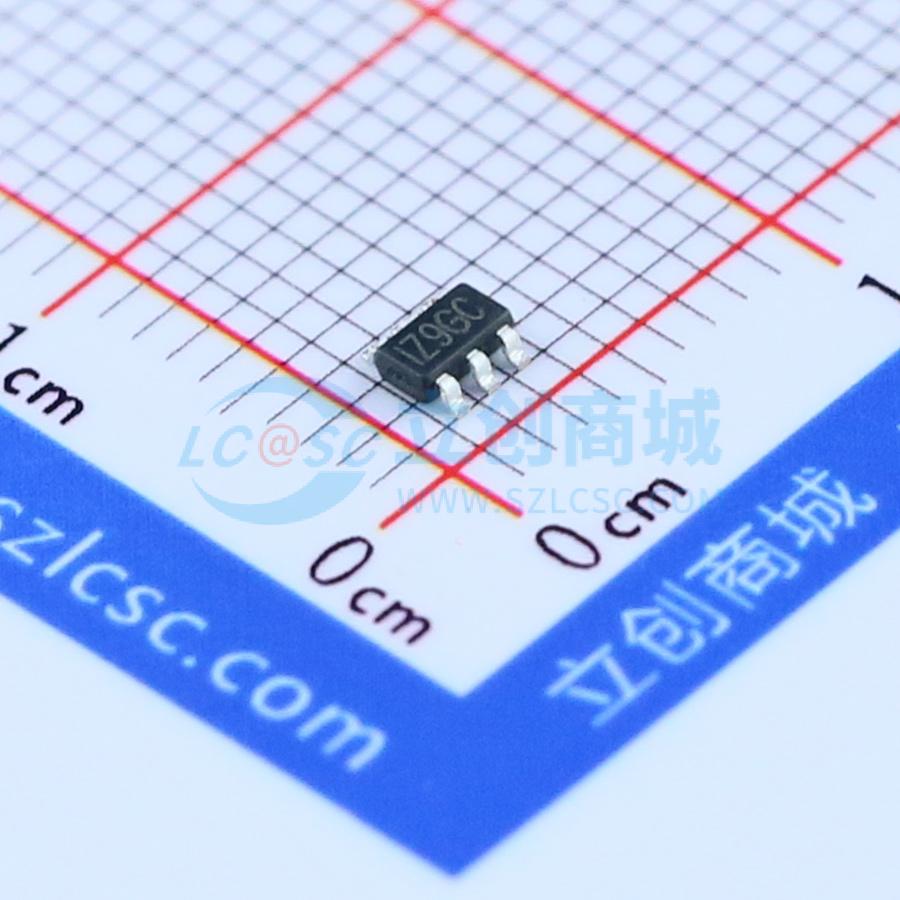

MP1488DJ-LF-Z
800mA固定频率白光LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款升压转换器，用于从5V系统轨驱动多达27个白光LED（9串，每串3个白光LED）。使用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻进行测量。其低104mV反馈电压可降低功耗并提高效率。OV引脚监测输出电压，若因开路情况出现过压状况，则关闭转换器。具备欠压锁定、限流和热过载保护功能，可防止输出过载时损坏。采用小型6引脚TSOT23封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1488DJ-LF-Z
- 商品编号
- C26446
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~6V | |
| 开关频率 | 1MHz~1.3MHz | |
| 通道数 | 1 | |
| 输出电压 | 2.5V~25V | |
| 输出电流 | 180mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -55℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
MP1488是一款升压转换器，设计用于从5V系统电源轨驱动多达27个白光LED（每组3个，共9组）。MP1488采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻进行测量。其104mV的低反馈电压可降低功耗并提高效率。OV引脚可监控输出电压，若因开路情况出现过压状况，则会关闭转换器。MP1488具备欠压锁定、电流限制和热过载保护功能，可防止输出过载时造成损坏。MP1488采用小型6引脚TSOT23封装。
商品特性
- 输入电压范围为2.5V至6V
- 板载功率MOSFET可在5V输入下驱动多达27个白光LED
- 效率高达92%
- 固定开关频率超过1MHz
- 开路负载时自动关机
- 低104mV反馈电压
- 软启动/PWM调光
- 欠压锁定、热关断
- 内部800mA电流限制
- 采用TSOT23 - 6封装
应用领域
- 手机
- 手持电脑和个人数字助理
- 数码相机
- 小型液晶显示器
