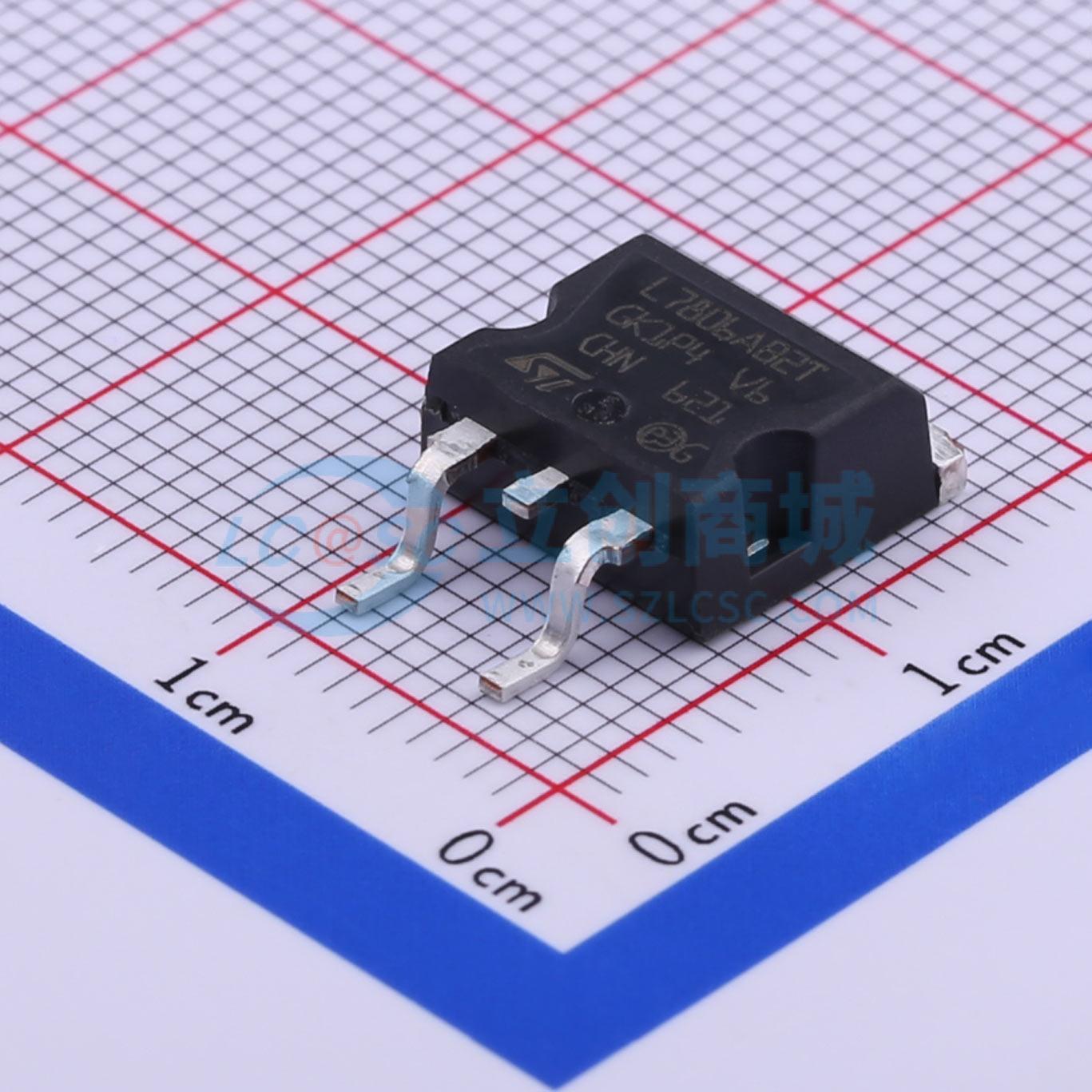

L7806ABD2T-TR

正稳压器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L78xx 系列三端正电压稳压器有 TO-220、TO-220FP、TO3、D²PAK 和 DPAK 等封装形式，且具备多种固定输出电压，适用于广泛的应用场景。这些稳压器可提供板载局部稳压，消除了单点稳压带来的配电问题。每种型号均采用内部限流、热关断和安全区保护功能，基本不会损坏
品牌名称: ST(意法半导体)
商品型号: L7806ABD2T-TR
商品编号: C26467
商品封装: TO-263-2
包装方式: 编带
商品毛重: 1.915克(g)

商品参数

商品概述

L78xx 系列三端正电压稳压器提供 TO-220、TO-220FP、TO3、D²PAK 和 DPAK 封装，以及多种固定输出电压，适用于广泛的应用场景。这些稳压器可提供板载局部稳压，消除了单点稳压带来的配电问题。每种型号均采用内部限流、热关断和安全工作区保护，基本不会损坏。如果配备足够的散热装置，它们可提供超过 1 A 的输出电流。尽管这些器件主要设计为固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。

商品特性

输出电流高达 1.5 A
输出电压为 5、6、8、8.5、9、12、15、18、24 V
热过载保护
短路保护
输出瞬态安全工作区保护
2% 输出电压容差（A 版本）
扩展温度范围内性能有保证（A 版本）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	19V
	输出电压	6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	6mA
	噪声	10uV
	特性	短路保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
