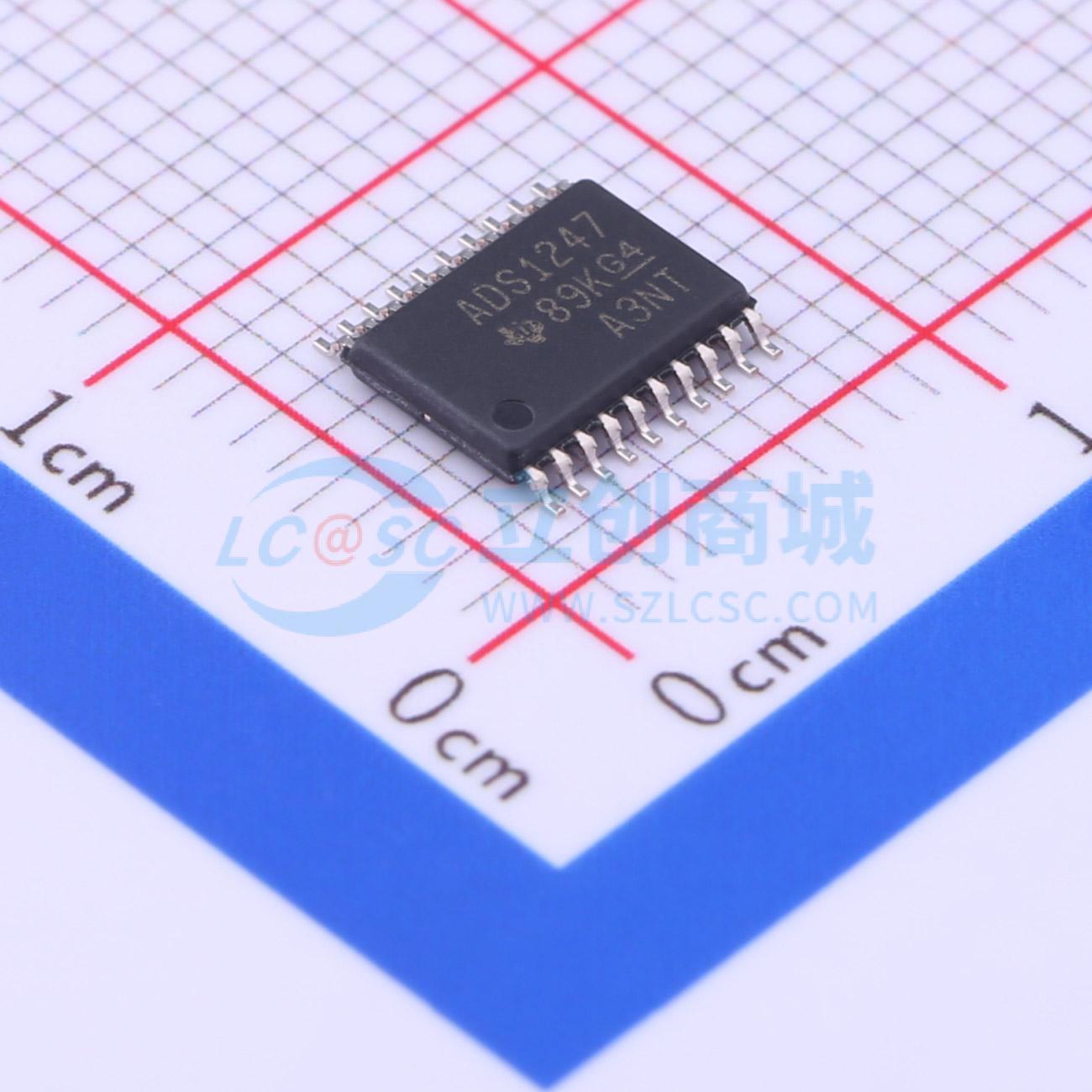

温馨提醒：图片仅供参考，商品以实物为准

ADS1247IPWR

24位模拟到数字转换器用于温度传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1247 适用于精密传感器测量且具有 PGA、基准电压和 2 个 IDAC 的 24 位、2kSPS、4 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1247IPWR
商品编号: C26439
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.245克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	3.89MHz~4.3MHz；4.096MHz
	基准电压源	内置；外置
	基准电压源温漂	10ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	20Hz；320Hz；10Hz；640Hz；2kHz；40Hz；160Hz；5Hz；80Hz；1kHz

商品概述

ADS1246、ADS1247和ADS1248是高度集成的精密24位模数转换器（ADC）。ADS1246/7/8具备片上低噪声可编程增益放大器（PGA）、带单周期稳定数字滤波器的精密ΔΣ ADC以及内部振荡器。ADS1247和ADS1248还提供内置的超低漂移电压基准，输出能力为10mA，以及两个匹配的可编程电流数模转换器（DAC）。ADS1246/7/8为包括热电偶、热敏电阻和RTD在内的温度传感器应用提供了完整的前端解决方案。输入多路复用器为ADS1248支持四个差分输入，为ADS1247支持两个差分输入，为ADS1246支持一个差分输入。此外，多路复用器具备传感器烧毁检测、热电偶电压偏置、系统监控和通用数字I/O（ADS1247和ADS1248）功能。片上低噪声PGA提供1至128的可选增益。ΔΣ调制器和可调数字滤波器仅需一个周期即可稳定，在使用输入多路复用器时可实现快速通道切换，并支持高达2kSPS的数据速率。对于20SPS或更低的数据速率，滤波器可抑制50Hz和60Hz的干扰。 ADS1246采用小型TSSOP - 16封装，ADS1247采用TSSOP - 20封装，ADS1248采用TSSOP - 28封装。三款器件的额定工作温度范围均为 - 40°C至 + 105°C。

商品特性

24位，无丢码
数据输出速率高达2kSPS
所有数据速率下单周期稳定
20SPS时同时抑制50/60Hz干扰
4个差分/7个单端输入（ADS1248）
2个差分/3个单端输入（ADS1247）
低噪声PGA：PGA = 128时为48nV
匹配电流源DAC
超低漂移内部电压基准：10ppm/°C（最大值）
传感器烧毁检测
4/8个通用I/O（ADS1247/8）
内部温度传感器
电源和VREF监控（ADS1247/8）
自校准和系统校准
SPI兼容串行接口
模拟电源单极性（+2.78至 + 5.25V）/双极性（±2.5V）工作
数字电源：+2.78至 + 5.25V
工作温度 - 40°C至 + 125°C

应用领域

温度测量
- RTD、热电偶和热敏电阻
压力测量
工业过程控制

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	2kHz
	通道数	2
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	6LSB
	工作温度	-40℃~+105℃
