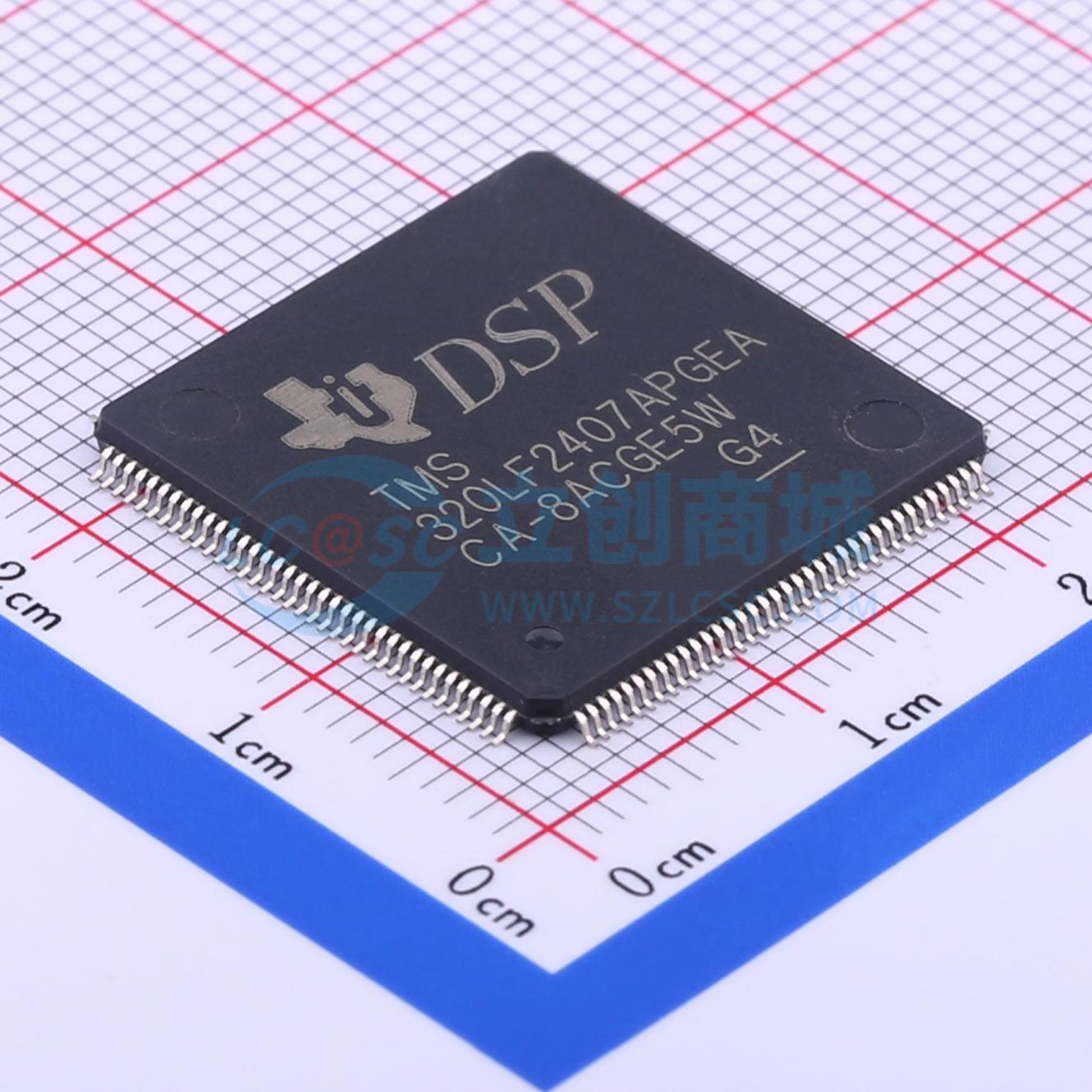

温馨提醒：图片仅供参考，商品以实物为准

TMS320LF2407APGEA

Name: TI(德州仪器) TMS320LF2407APGEA
Brand: TI(德州仪器)
SKU: C26351
Price: 98.42 CNY
Availability: InStock

高性能静态CMOS技术的DSP控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMS320LF2407A 16 位 DSP、40MHz 频率、32kw 闪存、144 引脚
品牌名称: TI(德州仪器)
商品型号: TMS320LF2407APGEA
商品编号: C26351
商品封装: LQFP-144(20x20)
包装方式: 托盘
商品毛重: 3.4克(g)

商品参数

	属性	参数值
	商品目录	数字信号处理器(DSP/DSC)
	时钟速率	40MHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能特性	中断响应；实时时钟与定时器；集成PWM控制；高速外设接口；安全存储与保护；集成ADC接口；低功耗模式

商品概述

一款基于TMS320C2xx DSP CPU核心的高性能静态CMOS数字信号处理器

商品特性

采用高性能静态CMOS技术，指令周期25ns，工作频率40MHz，性能可达40MIPS，为低功耗3.3V设计
代码兼容F243/F241/C242，指令集与模块兼容F240
提供Flash型(LF)和ROM型(LC)两类器件选项，包含LF2407A、LF2406A、LF2403A、LF2402A、LC2406A、LC2404A、LC2403A、LC2402A多种型号
片上集成存储器：最高可达32K字×16位分4个扇区的Flash EEPROM或ROM，片上Flash/ROM具备可编程代码安全功能，最高可达2.5K字×16位数据/程序RAM，包含544字双访问RAM，最高可达2K字单访问RAM
LF240xA器件内置引导ROM，支持SCI/SPI引导程序
最多可配置2个事件管理器模块（EVA和EVB），每个模块包含2个16位通用定时器、8个16位脉冲宽度调制（PWM）通道，支持三相逆变器控制，可设置PWM通道中心对齐或边缘对齐，支持通过外部PDPINTx引脚紧急关闭PWM通道，可编程死区可防止穿通故障，包含3个可对外部事件进行时间戳标记的捕获单元，选中引脚具备输入限定功能，片上集成位置编码器接口电路，支持同步模数转换
LF2407A具备外部存储器接口，总存储空间为192K字×16位，包含64K程序空间、64K数据空间、64K输入输出空间
内置看门狗定时器模块
内置10位模数转换器（ADC），提供8或16路多路复用输入通道，最小转换时间500ns，支持选择由两个事件管理器触发的双8状态序列发生器
对应型号内置控制器局域网（CAN）2.0B模块、串行通信接口（SCI）、16位串行外设接口（SPI）
采用基于锁相环（PLL）的时钟生成电路
最多支持40个可独立编程、多路复用的通用输入输出（GPIO）引脚
最多支持5个外部中断，包含功率驱动保护、复位、两个可屏蔽中断
电源管理支持三种掉电模式，可独立关闭各外设电源
支持符合IEEE标准1149.1的实时JTAG扫描仿真
提供多种封装选项：144引脚LQFP PGE（LF2407A）、100引脚LQFP PZ（2406A、LC2404A）、64引脚TQFP PAG（LF2403A、LC2403A、LC2402A）、64引脚QFP PG（2402A）
提供两种扩展工作温度选项：A级-40℃~85℃，S级-40℃~125℃

应用领域

交流感应电机、无刷直流电机、开关磁阻电机、步进电机控制
多电机和/或变换器控制
