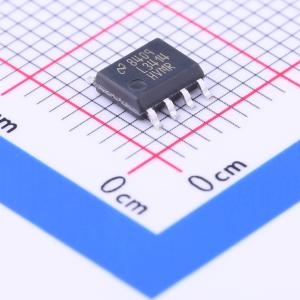

温馨提醒：图片仅供参考，商品以实物为准

LM3414HVMRX/NOPB

支持共阳极的恒流降压型LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM3414HV 65V 60W 共阳极恒流降压 LED 驱动器，无需外部电流感应资源
品牌名称: TI(德州仪器)
商品型号: LM3414HVMRX/NOPB
商品编号: C12651
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

LM3414和LM3414HV是可支持共阳极的1A 60W恒流降压LED驱动器，适合驱动单串3W高亮度LED，效率可达96%。可接受输入电压范围为4.5V直流到65V直流，可输出最高1A平均LED电流，精度为±3%。芯片集成低侧N沟道功率MOSFET和电流检测元件，不需要自举电容和外部电流检测电阻，可实现元件数量少的简单电路。接地的外部小信号电阻可实现精细的LED电流调整、模拟调光和热折返功能。恒定开关频率工作可简化电磁干扰处理，不需要外部环路补偿网络。采用专有脉冲电平调制PLM控制方式，可实现高转换效率和真实平均LED电流调控，响应速度快，可实现精细的LED电流脉冲，满足通用照明240Hz 256级调光分辨率要求。该产品提供功率增强型SOIC-8和3mm×3mm WSON-8两种封装。

商品特性

支持最高60W的LED功率，无需外部电流检测电阻
LED电流精度为±3%，效率可达96%
对比度高，最小调光电流脉冲宽度小于10μS
集成低侧N沟道MOSFET
LED恒定电流可在350mA~1000mA之间调节
支持模拟调光与热折返功能
输入电压范围宽，LM3414为4.5V~42V，LM3414HV为4.5V~65V
恒定开关频率可在250kHz~1000kHz之间调节
具备热关断保护功能
提供功率增强型SOIC-8封装或3mm×3mm WSON-8封装

应用领域

高功率LED驱动器
建筑照明、办公室格栅灯盘
汽车照明
MR-16 LED灯泡

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~65V
	开关频率	250kHz~1MHz
	通道数	1
	输出电压	-
	输出电流	1A

	属性	参数值
	调光	模拟；PWM
	功能特性	过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	3%
