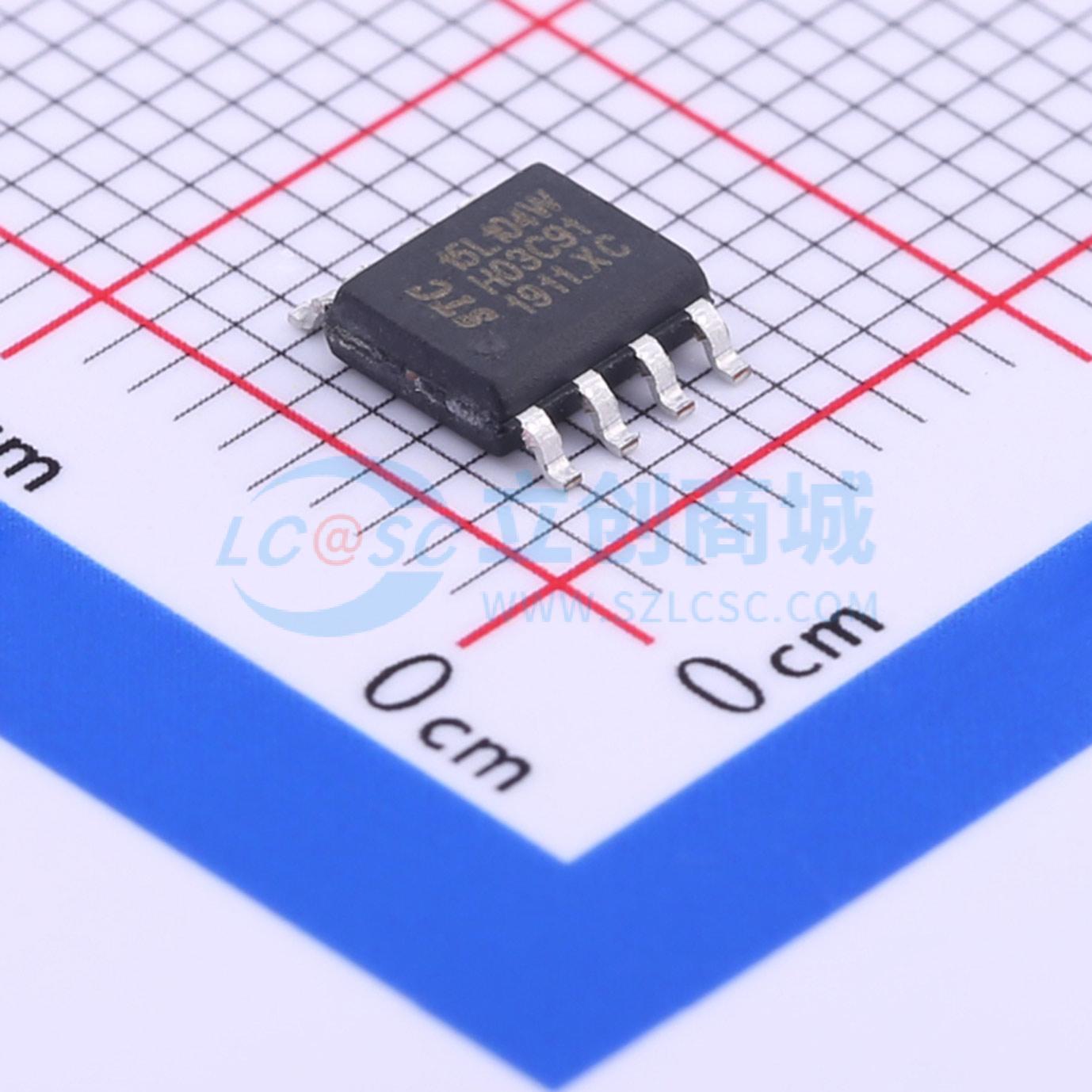

STC15L104W-35I-SOP8
不需外部晶振和复位的高速低功耗单片机
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：512字节片内RAM数据存储器。 高速：1个时钟/机器周期，增强型8051内核，速度比传统8051快7～12倍，也比STC早期的1T系列单片机（如STC12/11/10系列）的速度快20%。 宽电压：2.4V ～ 5.5V。 低功耗设计：低速模式，空闲模式，掉电模式（可由外部中断或内部掉电唤醒定时器唤醒）。 不需外部复位的单片机，ISP编程时16级复位门槛电压可选，内置高可靠复位电路。 不需外部晶振的单片机，内部时钟从5MHz~35MHz可选（相当于普通8051：60～420MHz），内部高精度R/C时钟（±0.3%），±1%温飘（-40℃~+85℃），常温下温飘±0.6%（-20℃~+65℃）。 支持掉电唤醒的资源有：INT0/INT1（上升沿/下降沿中断均可），INT2 /INT3/INT4（下降沿中断）；CCP0/CCP1/CCP2/RxD/T0/T2管脚；内部掉电唤醒专用定时器。 4K/8K/13K/15.5K字节片内Flash程序存储器，擦写次数10万次以上
- 品牌名称
- STC
- 商品型号
- STC15L104W-35I-SOP8
- 商品编号
- C12666
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 6 | |
| 工作电压 | 2.4V~3.6V |
商品特性
- 大容量2K字节SRAM
- 双串口，两个独立串口
- 高速10位A/D转换器，8通道
- 1个时钟/机器周期8051
- 高速，高可靠
- 超低功耗，超低价
- 超强抗静电，超强抗干扰
- 512字节片内RAM数据存储器
- 高速：1个时钟/机器周期，增强型8051内核，速度比传统8051快7～12倍，也比STC早期的1T系列单片机(如STC12/11/10系列)的速度快20%
- 宽电压：2.4V ～ 5.5V
- 低功耗设计：低速模式，空闲模式，掉电模式 (可由外部中断或内部掉电唤醒定时器唤醒)
- 不需外部复位的单片机，ISP编程时16级复位门槛电压可选，内置高可靠复位电路
- 不需外部晶振的单片机，内部时钟从5MHz~35MHz可选 (相当于普通8051：60～420MHz），内部高精度R/C时钟(±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)
- 支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可), INT2 /INT3/INT4(下降沿中断)；CCP0/CCP1/CCP2/RxD/T0/T2管脚；内部掉电唤醒专用定时器
- 4K/8K/13K/15.5K字节片内Flash程序存储器，擦写次数10万次以上
- 大容量片内EEPROM功能，擦写次数10万次以上
- ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
- 高速ADC，8通道10位，速度可达30万次/秒 ，3路PWM还可当3路D/A使用
- 比较器，支持外部管脚CMP+与外部管脚CMP-进行比较，可产生中断，并可在管脚CMPO上产生输出（可设置极性），也支持外部管脚CMP+与内部参考电压进行比较
- 3通道捕获/比较单元(CCP/PCA/PWM)--也可用来再实现3路D/A或3个定时器或3个外部中断(支持上升沿/下降沿中断)
- 5个定时器，2个16位可重装载定时器/计数器(T0/T2，其中T0兼容普通8051的定时器/计数器)，并都可实现可编程时钟输出，3路CCP/PCA可再实现3个定时器
- 可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)：T0在P3.5输出时钟；T2在P3.0输出时钟，以上3个定时器/计数器输出时钟均可1~65536级分频输出；内部主时钟在P5.4/MCLKO对外输出时钟(STC15系列8-pin单片机的主时钟在P3.4/MCLKO对外输出时钟)
- 硬件看门狗(WDT)
- 超高速异步串行通信端口/UART，分时切换可当3组串口使用
- SPI高速同步串行通信接口
- 先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
- 通用I/O口(26/18/14个 ) ，复位后为准双向口/弱上拉 (8051传统I/O口)，可设置四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA
- 不需外部晶振的单片机，内部集成高精度R/C时钟(±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)
- 不需外部复位的单片机，内部集成高可靠复位电路 ，ISP编程时16级复位门槛电压可选，当然也可以继续用外部复位电路
- 无法解密，采用宏晶第九代加密技术
- 超强抗干扰：高抗静电(ESD保护)，整机轻松过2万伏静电测试；轻松过4kV快速脉冲干扰(EFT测试)；宽电压，不怕电源抖动；宽温度范围，-40℃~+85℃
- 大幅降低EMI，内部可配置时钟，1个时钟/机器周期，可用低频时钟
- 超低功耗：掉电模式: 外部中断唤醒功耗 <0.1uA；空闲模式: 典型功耗<1mA；正常工作模式:4mA ~ 6mA；掉电模式可由外部中断或内部掉电唤醒专用定时器唤醒，适用于电池供电系统
- 在系统可仿真，在系统可编程，无需专用编程器，无需专用仿真器，可远程升级
- 4K字节SRAM，超高速四串口，8路10位PWM
