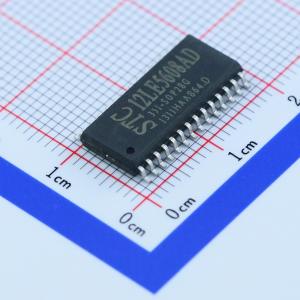

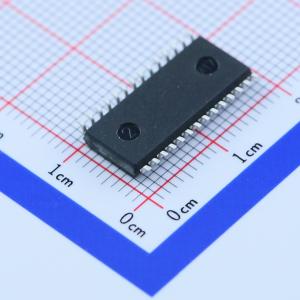

STC12LE5608AD-35I-SOP28

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: STC
商品型号: STC12LE5608AD-35I-SOP28
商品编号: C15665
商品封装: SOIC-28-300mil
包装方式: 管装
商品毛重: 1.308克(g)

商品参数

商品特性

大容量2048字节片内RAM数据存储器
高速：1个时钟/机器周期，增强型8051内核，速度比传统8051快7~12倍，也比STC早期的1T系列单片机(如STC12/11/10系列)的速度快20%
宽电压：5.5~3.8V，2.4～3.6V(STC15L2K60S2系列)
低功耗设计：低速模式，空闲模式，掉电模式(可由外部中断或内部掉电唤醒定时器唤醒)
不需外部复位的单片机，ISP编程时8级复位门槛电压可选，内置高可靠复位电路
不需外部晶振的单片机，内部时钟从5MHz~35MHz可选(相当于普通8051：60~420MHz)，内部高精度R/C时钟(±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)
支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可)，INT2/INT3/INT4(下降沿中断)；CCP0/CCP1/CCP2/T0/T1/T2管脚；内部掉电唤醒专用定时器
8/16/24/32/40/48/56/60/61K字节片内Flash程序存储器，擦写次数10万次以上
大容量片内EEPROM功能，擦写次数10万次以上
ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
高速ADC，8通道10位，速度可达30万次/秒。3路PWM还可当3路D/A使用
3通道捕获/比较单元(CCP/PCA/PWM)，也可用来再实现3路D/A或3个定时器或3个外部中断(支持上升沿/下降沿中断)
6个定时器，2个16位可重装载定时器T0和T1兼容普通8051的定时器，新增了一个16位的定时器T2，并可实现时钟输出，3路CCP/PCA可再实现3个定时器
可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)：T0在P3.5输出时钟；T1在P3.4输出时钟；T2在P3.0输出时钟，以上3个定时器/计数器输出时钟均可1~65536级分频输出；内部主时钟在P5.4/MCLKO对外输出时钟(STC15系列8-pin单片机的主时钟在P3.4/MCLKO对外输出时钟)
超高速双串口/UART，两个完全独立的高速异步串行通信端口，分时切换可当5组串口使用
硬件看门狗(WDT)
SPI高速同步串行通信接口
先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
通用I/O口(42/38/30/26个)，复位后为准双向口/弱上拉(8051传统I/O口)，可设置四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏。每个I/O口驱动能力均可达到|20mA，但整个芯片最大不要超过120mA
如果I/O口不够用可以用3根普通I/O口线外接74HC595来扩展I/O口，并可多芯片级联扩展几十个I/O口，还可用A/D作按键扫描来节省I/O口
不需外部晶振的单片机，内部集成高精度R/C时钟(±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)
不需外部复位的单片机，内部集成高可靠复位电路，ISP编程时8级复位门槛电压可选，当然也可以继续用外部复位电路
片内大容量2048字节SRAM
无法解密，宏晶第八代加密技术
超强抗干扰：
- 高抗静电(ESD保护)整机轻松过2万伏静电测试
- 轻松过4kV快速脉冲干扰(EFT测试)
- 宽电压，不怕电源抖动
- 宽温度范围，-40℃~+85℃
大幅降低EMI，内部可配置时钟，1个时钟/机器周期，可用低频时钟
超低功耗：
- 掉电模式: 外部中断唤醒功耗<0.1uA
- 空闲模式: 典型功耗<1mA
- 正常工作模式:4mA~6mA
- 掉电模式可由外部中断或内部掉电唤醒专用定时器唤醒，适用于电池供电系统，如水表、气表、便携设备等
在系统可仿真，在系统可编程，无需专用编程器，无需专用仿真器，可远程升级

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(26个/管，最小起订量 1 个)

个

起订量：1 个26个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	8KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	23
	ADC(位数)	10bit
	工作电压	2.2V~3.6V
