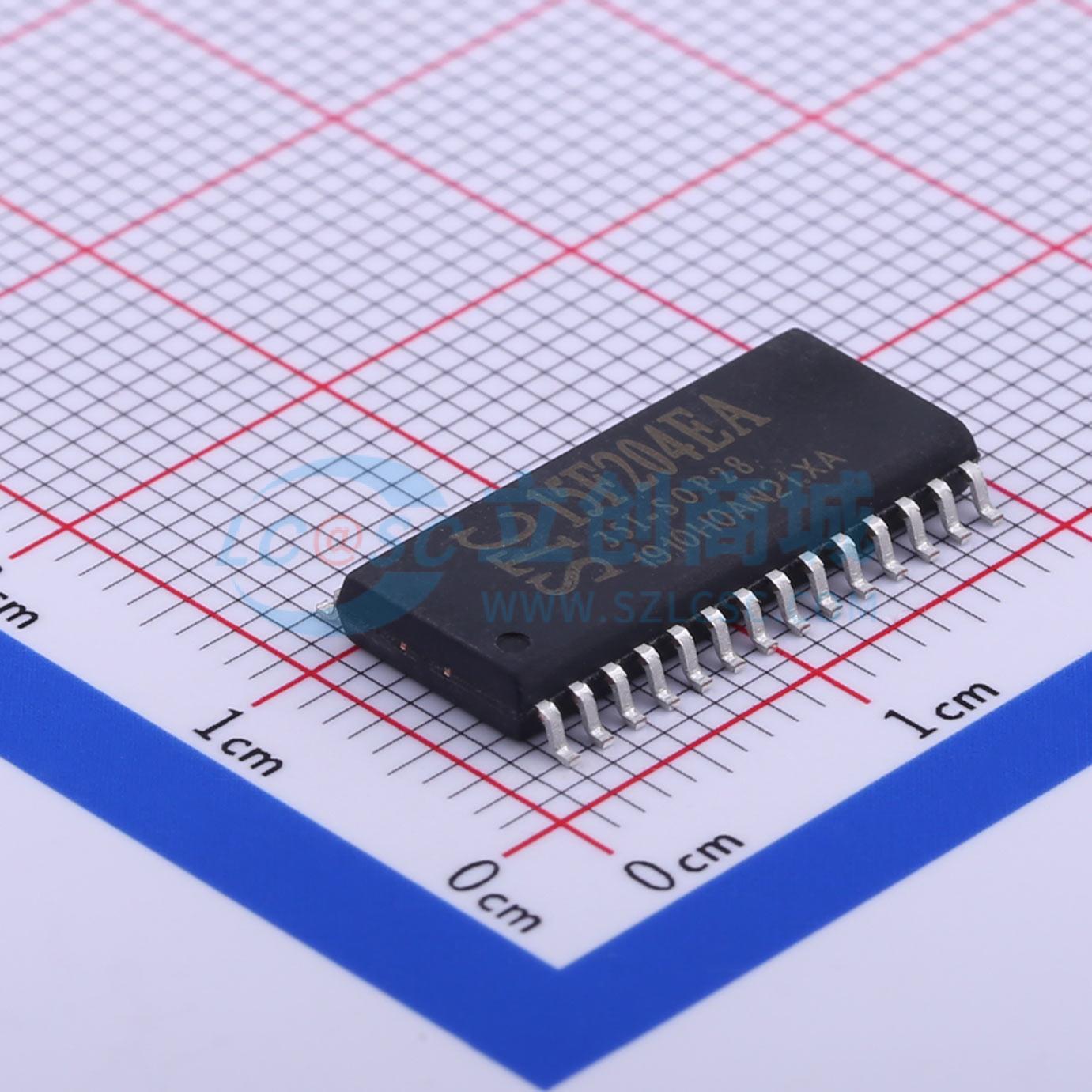

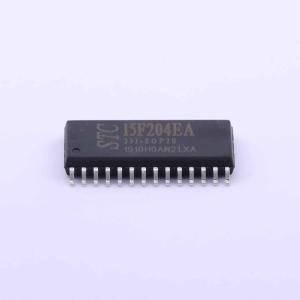

STC15F204EA-35I-SOP28

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STC15F204EA系列单片机是单时钟/机器周期(1T)的单片机，是高速/高可靠/低功耗/超强抗干扰的新一代8051单片机，采用第八代加密技术，加密性超强，指令代码完全兼容传统8051，但速度快6-12倍。内部集成高精度R/C时钟，±1%温飘，常温下温飘5%，5MHz~35MHz宽范围可设置，可彻底省掉外部昂贵的晶振。8路高速10位A/D转换(30万次/秒)，针对电机控制，强干扰场合。
品牌名称: STC
商品型号: STC15F204EA-35I-SOP28
商品编号: C19754
商品封装: SOIC-28-300mil
包装方式: 管装
商品毛重: 1.308克(g)

商品参数

商品概述

STC15F204EA系列单片机是单时钟/机器周期(1T)的单片机，是高速/高可靠/低功耗/超强抗干扰的新一代8051单片机，采用第八代加密技术，加密性超强，指令代码完全兼容传统8051，但速度快6 - 12倍。内部集成高精度R/C时钟，±1%温飘，常温下温飘5%，5MHz~35MHz宽范围可设置，可彻底省掉外部昂贵的晶振。8路高速10位A/D转换(30万次/秒)，针对电机控制，强干扰场合。

商品特性

增强型8051 CPU，1T，单时钟/机器周期，速度比普通8051快6 - 12倍
工作电压：STC15F204EA系列工作电压：5.5V - 3.8V（5V单片机）；STC15L204EA系列工作电压：3.6V - 2.4V（3V单片机）
内部高可靠复位，8级可选复位门槛电压，彻底省掉外部复位电路
内部高精度R/C时钟，±1%温飘(-40°C~ +85°C)，常温下温飘5%，内部时钟从5MHz~35MHz可选(5.5296MHz/11.0592MHz/22.1184MHz/33.1776MHz)
工作频率范围：5MHz~35MHz，相当于普通8051的60MHz~420MHz
低功耗设计：低速模式，空闲模式，掉电模式(可由外部中断唤醒)
支持掉电唤醒的管脚：INT0/P3.2, INT1/P3.3, INT2, INT3, INT4
1K/2K/3K/4K/5K字节片内Flash程序存储器，擦写次数10万次以上
片上集成256字节RAM
有EEPROM功能，擦写次数10万次以上
ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
8通道，10位高速ADC，速度可达30万次/秒，2路定时器还可当2路PWM或D/A使用
2个16位可重装载定时器，兼容普通8051的定时器T0/T1，并可实现时钟输出和PWM功能
可编程时钟输出功能，T0在P3.5输出时钟，T1在P3.4输出时钟，在P0.0口输出内部高精度R/C时钟IRC_CLK(也可2分频输出IRC_CLK/2)
硬件看门狗(WDT)
串口功能可由[P3.0/INT4,P3.1]结合定时器实现
先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
26个通用I/O口，复位后为：准双向口/弱上拉（普通8051传统模式）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(26个/管，最小起订量 1 个)

个

起订量：1 个26个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	4KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	26
	ADC(位数)	10bit
	工作电压	3.8V~5.5V
