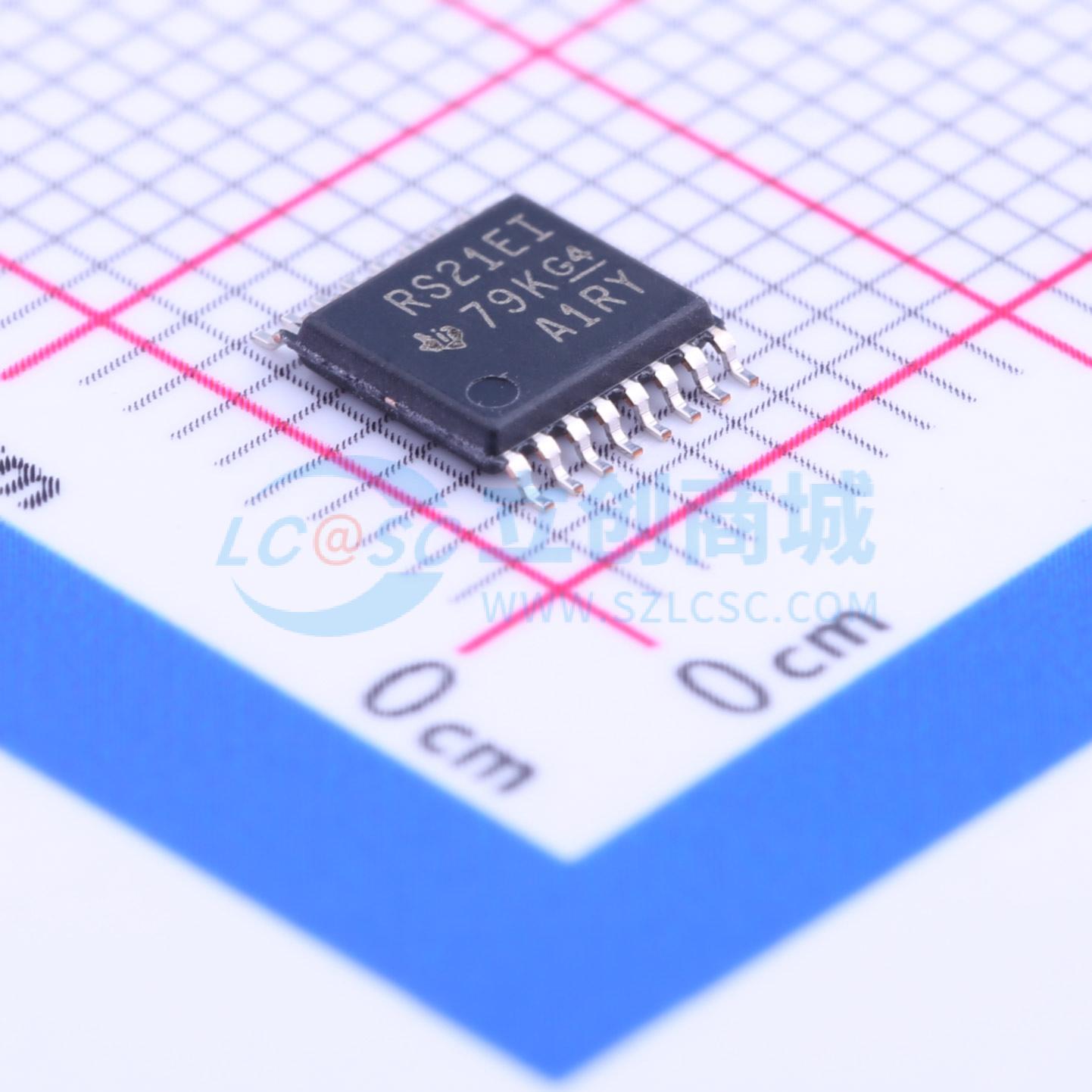

TRS3221EIPWR

TRS3221E是一款单驱动器、单接收器的RS - 232解决方案，采用单VCC电源供电。RS - 232引脚提供IEC 61000 - 4 - 2静电放电（ESD）保护。该器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容支持器件在3V至5.5V单电源下工作。这些器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。

当串口处于非活动状态时，可使用灵活的电源管理控制选项。当FORCEON引脚为低电平且FORCEOFF引脚为高电平时，自动掉电功能启用。在此操作模式下，如果器件在接收器输入端未检测到有效的RS - 232信号，则驱动器输出将被禁用。如果将FORCEOFF引脚置为低电平且EN引脚为高电平，则驱动器和接收器均关闭，电源电流降至1 μA。断开串口连接或关闭外设驱动器会触发自动掉电状态。当FORCEON和FORCEOFF引脚均为高电平时，可禁用自动掉电功能。

启用自动掉电功能后，当有效信号施加到接收器输入端时，器件会自动激活。如果接收器输入端存在RS - 232信号，INVALID输出端会通知用户。若接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的持续时间小于30 μs，则INVALID输出为高电平（有效数据）。若接收器输入电压在 - 0.3 V至0.3 V之间的持续时间超过30 μs，则INVALID输出为低电平（无效数据）。

• RS - 232引脚ESD保护：±15 kV人体模型（HBM）；±8 kV（IEC 61000 - 4 - 2，接触放电）；±15 kV（IEC 61000 - 4 - 2，空气间隙放电）
• 符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
• 工作电源电压VCC范围为3V至5.5V
• 最高工作速率达250 kbit/s
• 一个驱动器和一个接收器
• 低待机电流……典型值为1 μA
• 外部电容……4×0.1 μF
• 3.3V电源时可接受5V逻辑输入
• 替代高速引脚兼容器件（1 Mbit/s）——TRSF3221E
• 自动掉电功能可自动禁用驱动器以节省功耗

• 电池供电、手持和便携式设备
• 个人数字助理（PDA）和掌上电脑
• 笔记本电脑、超极本和膝上型电脑
• 数码相机
• 移动电话和无线设备
