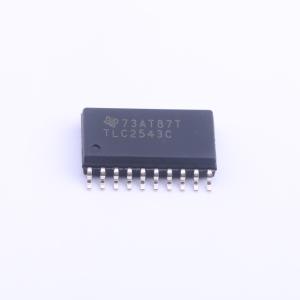

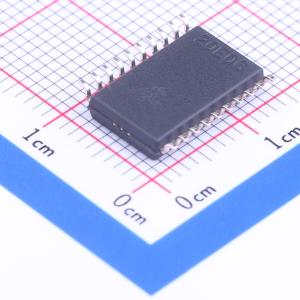

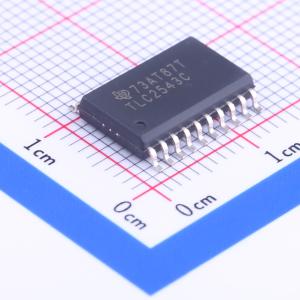

温馨提醒：图片仅供参考，商品以实物为准

TLC2543CDW

描述: 12位分辨率，带串行控制和11个模拟输入的模数转换器，具有内置自检模式，自动采样保持功能，可编程输出数据长度。
品牌名称: TI(德州仪器)
商品型号: TLC2543CDW
商品编号: C19996
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 0.747克(g)

商品参数

商品概述

TLC2543C和TLC2543I是12位、开关电容、逐次逼近型模数转换器。每个器件有三个控制输入[片选 (CS)、输入输出时钟和地址输入 (DATA INPUT)]，设计用于通过串行三态输出与主处理器或外设的串行端口进行通信。该器件允许主机进行高速数据传输。除了高速转换器和通用控制能力外，该器件还具有片上14通道多路复用器，可选择11个输入中的任意一个或三个内部自测试电压中的任意一个。采样保持功能是自动的。转换结束时，转换结束 (EOC) 输出变为高电平，以指示转换完成。该器件中集成的转换器具有差分高阻抗参考输入，便于进行比例转换、缩放，并使模拟电路与逻辑和电源噪声隔离。开关电容设计允许在整个工作温度范围内进行低误差转换。 TLC2543C的工作温度范围为TA = 0°C至70°C。TLC2543I的工作温度范围为TA = -40°C至85°C。TLC2543M的工作温度范围为TA = -55°C至125°C。

商品特性

12位分辨率模数转换器
整个工作温度范围内转换时间为10 μs
11个模拟输入通道
3种内置自测试模式
固有采样保持功能
线性误差……最大±1 LSB
片上系统时钟
转换结束输出
单极性或双极性输出操作（相对于所施加电压参考的1/2为带符号二进制）
可编程先输出MSB或LSB
可编程掉电
可编程输出数据长度
CMOS技术

交货周期

订货7-9个工作日

购买数量

(25个/管，最小起订量 250 个)

个

起订量：250 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	-
	通道数	11
	工作电压	4.5V~5.5V

	属性	参数值
	接口类型	串行
	差分输入	-
	积分非线性	1LSB
	工作温度	0℃~+70℃
