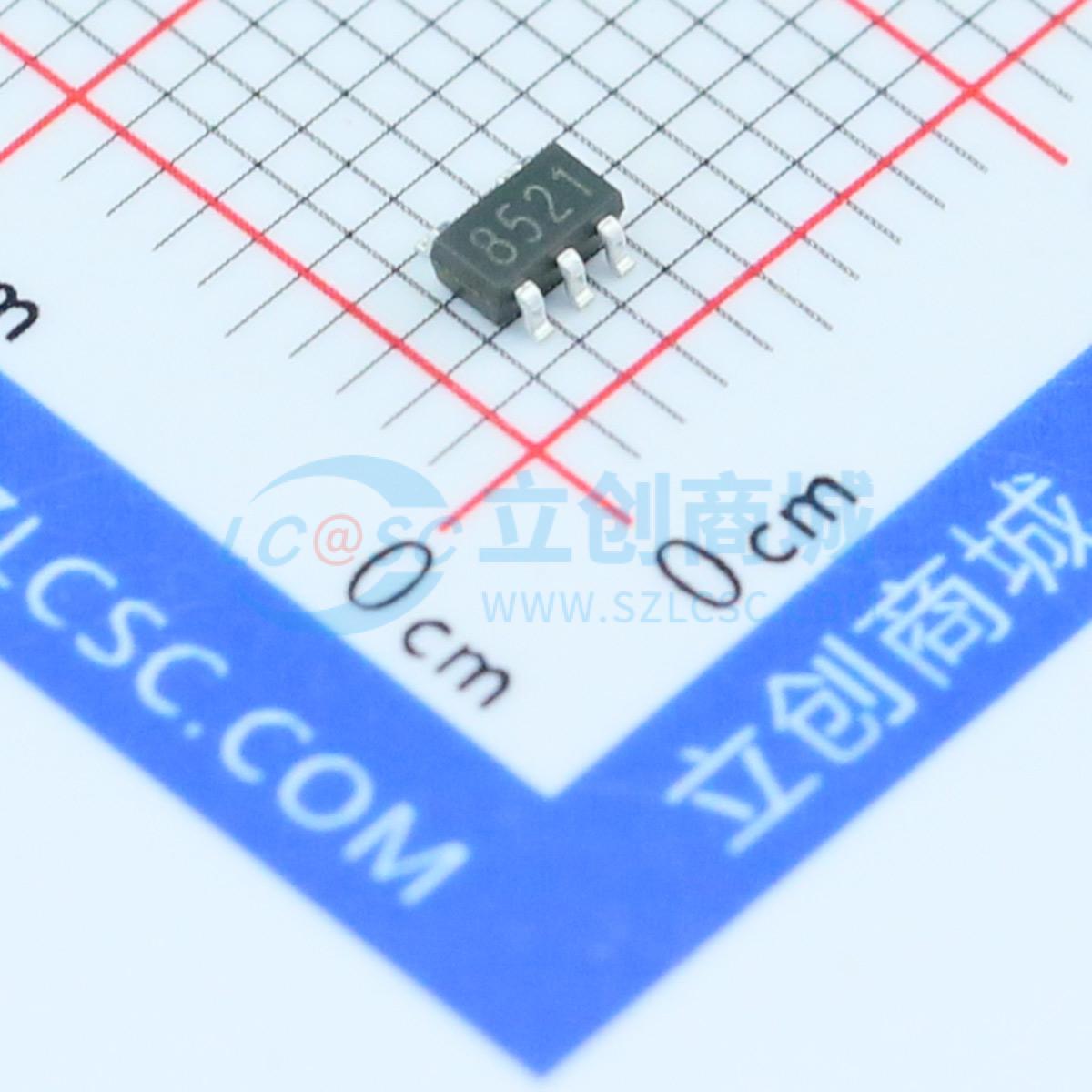

温馨提醒：图片仅供参考，商品以实物为准
SGM8521XN5/TR
150KHz、4.7μA、轨到轨输入输出CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 150KHz, 4.7μA, 轨到轨CMOS运算放大器
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8521XN5/TR
- 商品编号
- C19968
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 150kHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 1.7uV/℃ | |
| 压摆率(SR) | 40V/ms | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电流(Ios) | 0.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 91dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.7uA | |
| 输出电流 | 22mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 功能特性 | 内置补偿 |
商品概述
SGM8521（单通道）、SGM8522（双通道）和 SGM8524（四通道）是低成本的电压反馈放大器。这些器件可在 2.1V 至 5.5V 单电源下工作，每个放大器仅消耗 5.5μA 静态电流。它们提供轨到轨输入，具有较宽的输入共模电压范围和轨到轨输出电压摆幅。这一特性使 SGM8521/2/4 适合用于缓冲 ASIC。SGM8521/2/4 的增益带宽积为 150kHz，输入偏置电流超低，仅为 3pA。它们非常适合用于压电传感器、积分器和光电二极管放大器。SGM8521/2/4 设计用于广泛的应用，如电池供电的仪器仪表、安全监控、便携式系统以及低功耗系统中的传感器接口电路。SGM8521 提供绿色 SOT - 23 - 5 和 SOIC - 8 封装。SGM8522 提供绿色 SOIC - 8 和 MSOP - 8 封装。SGM8524 提供绿色 SOIC - 14 和 TSSOP - 14 封装。它们的工作温度范围为 - 40°C 至 + 125°C。
商品特性
- 低成本
- 输入失调电压：3.5mV（最大值）
- 单位增益稳定
- 增益带宽积：150kHz
- 轨到轨输入和输出
- 电源电压范围：2.1V 至 5.5V
- 输入电压范围：当 VS = 5.5V 时，为 - 0.1V 至 5.6V
- 低电源电流：5.5μA/放大器
- 工作温度范围： - 40°C 至 + 125°C
- 小封装：SGM8521 提供绿色 SOIC - 8 和 SOT - 23 - 5 封装
- SGM8522 提供绿色 SOIC - 8 和 MSOP - 8 封装
- SGM8524 提供绿色 SOIC - 14 和 TSSOP - 14 封装
应用领域
- ASIC 输入或输出放大器
- 压电传感器放大器
- 电池供电设备
- 便携式设备
- 传感器接口
