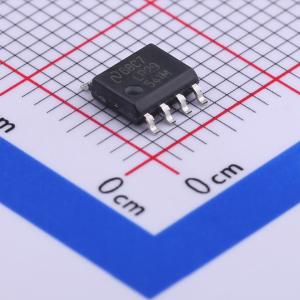

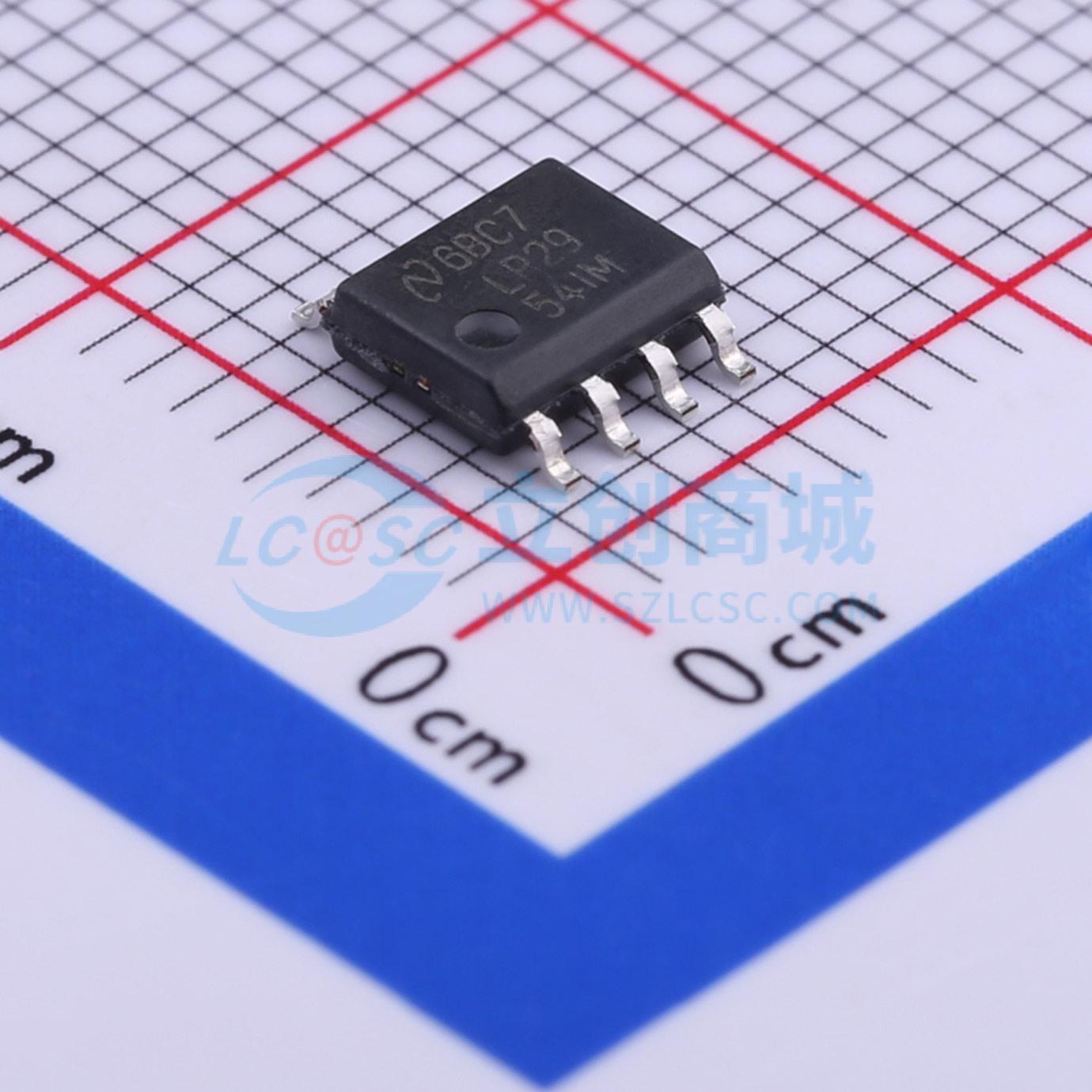

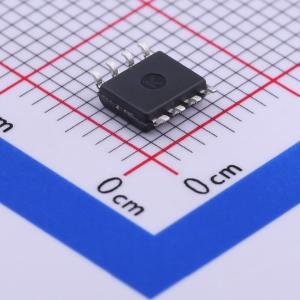

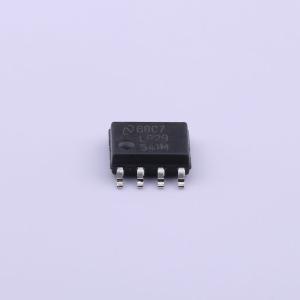

LP2954IMX/NOPB
250mA、30V、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP2954 250mA、30V、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP2954IMX/NOPB
- 商品编号
- C7989
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 30V | |
| 输出电压 | 1.23V~29V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 470mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 90uA | |
| 噪声 | 260uVrms | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LP2954是一款5V微功耗低压差线性稳压器（LDO），静态电流极低（在1mA负载下典型值为90μA），压差电压也非常低（轻载时典型值为60mV，负载电流为250mA时典型值为470mV）。 在压差状态下，静态电流仅略有增加（典型值为120μA），从而延长了电池使用寿命。 固定5V输出的LP2954有三引脚TO - 220和DDPAK/TO - 263封装可供选择。可调式LP2954采用8引脚小外形SOIC封装。可调版本还提供一个电阻网络，可通过引脚连接将输出电压设置为1.23V至29V之间的任意值。 IN引脚具备反接电池保护功能。 出色的线性和负载调整率（典型值为0.04%）以及极低的输出温度系数，使LP2954非常适合用作低功耗电压基准。 在室温及整个工作温度范围内，均能确保输出精度。
商品特性
- 全温度范围内5V输出精度达1.2%（A级）
- 提供1.23V至29V可调输出电压（LP2954IM和LP2954AIM）
- 保证250mA输出电流
- 极低的静态电流
- 低压差电压
- 反接电池保护
- 出色的线性和负载调整率
- 极低的温度系数
- 电流和热限制
- 与LM2940和LM340引脚兼容（仅5V版本）
- 可调版本增加了错误标志，用于警告输出电压下降，并具备逻辑控制关断功能
应用领域
- 高效线性稳压器
- 低压差电池供电稳压器
