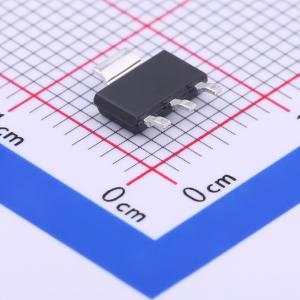

LM1117MPX-2.5/NOPB

800mA 15V 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM1117 800mA 15V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM1117MPX-2.5/NOPB
商品编号: C9661
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.288克(g)

商品参数

商品概述

LM1117是一系列低压差稳压器，在负载电流为800mA时，压差为1.2V。它的引脚排列与国半（National Semiconductor）的行业标准LM317相同。 LM1117有可调版本，只需两个外部电阻即可将输出电压设置在1.25V至13.8V之间。此外，它还有五种固定电压版本，分别为1.8V、2.5V、2.85V、3.3V和5V。 LM1117具备限流和热关断功能。其电路包含一个齐纳微调带隙基准，以确保输出电压精度在±1%以内。

商品特性

提供1.8V、2.5V、2.85V、3.3V、5V和可调版本
采用节省空间的SOT - 223和LLP封装
具备限流和热保护功能
输出电流800mA
线性调整率0.2%（最大值）
负载调整率0.4%（最大值）
温度范围 — LM1117为0°C至125°C — LM1117I为 - 40°C至125°C

应用领域

2.85V型号用于SCSI - 2有源终端
用作开关型DC/DC转换器的后置稳压器
高效线性稳压器
电池充电器
电池供电仪器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	2.5V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.2V@(800mA)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	0℃~+125℃
	输出极性	正极
	输出通道数	1
