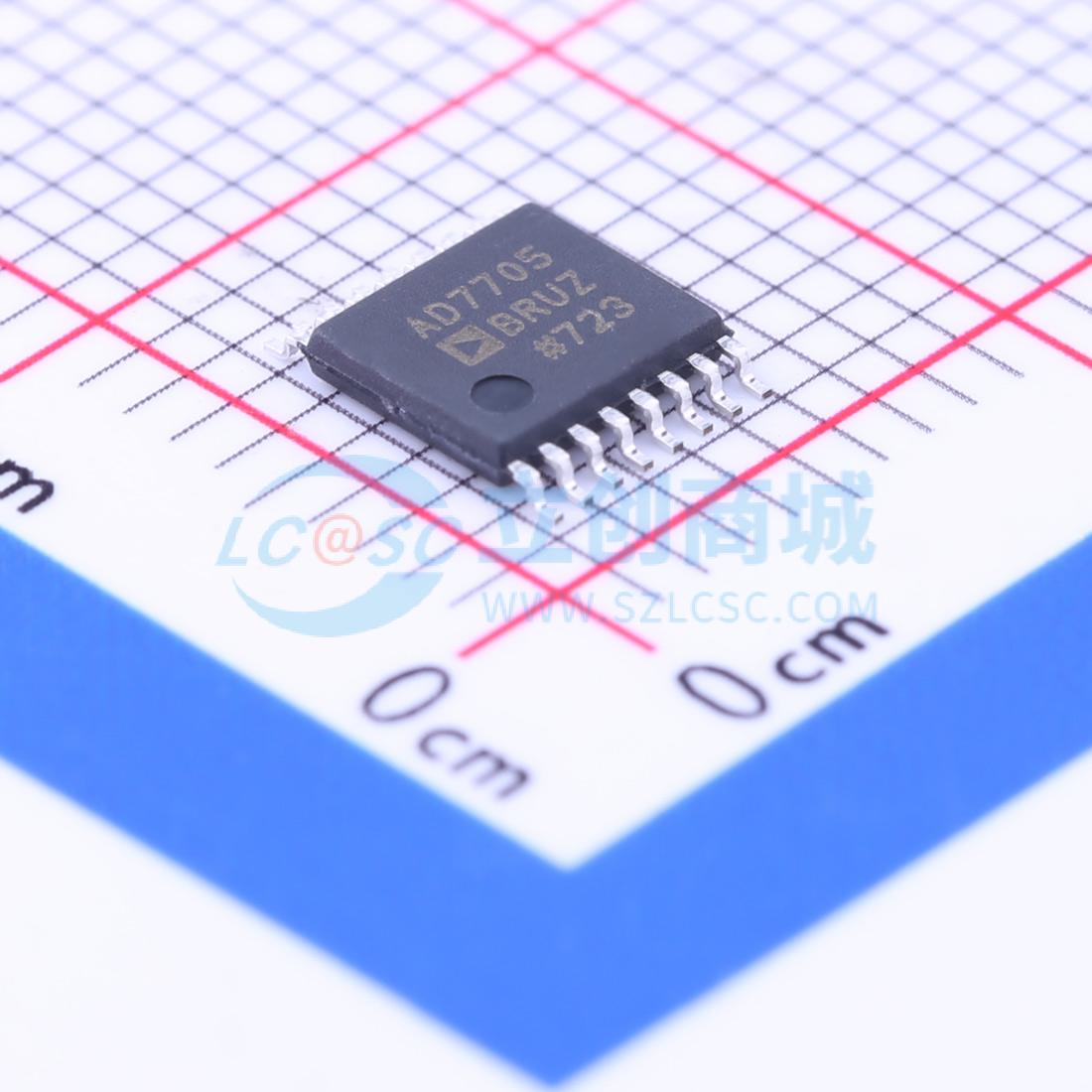

AD7705BRUZ-REEL实物图
  • AD7705BRUZ-REEL商品缩略图
  • AD7705BRUZ-REEL商品缩略图
  • AD7705BRUZ-REEL商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD7705BRUZ-REEL

3 V/5 V, 1 mW, 2/3通道,16位,Σ-Δ型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
3V/5V、1 MW、双通道差分、16位Σ-Δ型ADC
品牌名称
ADI(亚德诺)
商品型号
AD7705BRUZ-REEL
商品编号
C9678
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.19克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率16位
采样率-
通道数2
工作电压2.7V~3.3V;4.75V~5.25V
接口类型SPI
差分输入
积分非线性-
属性参数值
工作温度-40℃~+85℃
时钟/振荡器外置
时钟频率(fc)400kHz~2.5MHz
基准电压源外置
可变增益支持
ADC架构Sigma-Delta
数据速率50Hz;60Hz;250Hz;500Hz
静态电流8uA

商品概述

AD7705/AD7706是用于低频测量应用的完整模拟前端。这两款2/3通道器件可直接接受来自传感器的低电平输入信号,并产生串行数字输出。这些器件采用Σ-Δ转换技术,可实现高达16位无失码性能。所选输入信号被施加到基于模拟调制器的专有可编程增益前端。调制器输出由片上数字滤波器处理。该数字滤波器的第一个陷波点可通过片上控制寄存器进行编程,从而允许调整滤波器截止频率和输出更新速率。 AD7705/AD7706器件可在2.7 V至3.3 V或4.75 V至5.25 V单电源下工作。AD7705具有两个全差分模拟输入通道;AD7706具有三个伪差分输入通道。 两款器件均具有差分参考输入。当在5 V的VDD和2.5 V的参考电压下工作时,两款器件均可处理0 mV至20 mV到0 V至2.5 V的输入信号范围。它们还能处理±20 mV到±2.5 V的双极性输入信号范围,AD7705的参考输入为AIN(-),AD7706的参考输入为COMMON。 AD7705/AD7706器件在3 V电源和1.225 V参考电压下,可处理0 mV至10 mV到0 V至1.225 V的单极性输入信号范围。这些器件可接受±10 mV到±1.225 V的双极性输入范围。因此,AD7705/AD7706器件可为2通道或3通道系统完成所有信号调理和转换。 AD7705/AD7706非常适合用于基于智能、微控制器或DSP的系统。这些器件具有可配置为三线操作的串行接口。增益设置、信号极性和更新速率选择可通过输入串行端口在软件中进行配置。该器件包含自校准和系统校准选项,可消除器件本身或系统中的增益和失调误差。CMOS结构确保极低的功耗,掉电模式可将待机功耗典型值降至20 μW。 这些器件提供16引脚宽体(0.3英寸)塑料双列直插式封装(DIP)、16引脚宽体(0.3英寸)标准小外形封装(SOIC)和16引脚薄型收缩小外形封装(TSSOP)。

商品特性

  • AD7705:2个全差分输入通道ADC
  • AD7706:3个伪差分输入通道ADC
  • 16位无失码,0.003%非线性度
  • 可编程增益前端:增益范围为1至128
  • 三线串行接口,SCLK上具有与SPI、QSPI、MICROWIRE和DSP兼容的施密特触发输入
  • 可对模拟输入进行缓冲
  • 2.7 V至3.3 V或4.75 V至5.25 V工作电压
  • 3 V电源下最大功耗1 mW
  • 最大待机电流8 μA
  • 16引脚PDIP、16引脚SOIC和16引脚TSSOP封装

应用领域

  • 压力测量
  • 温度测量
  • 智能变送器
  • 电池监测

数据手册PDF
