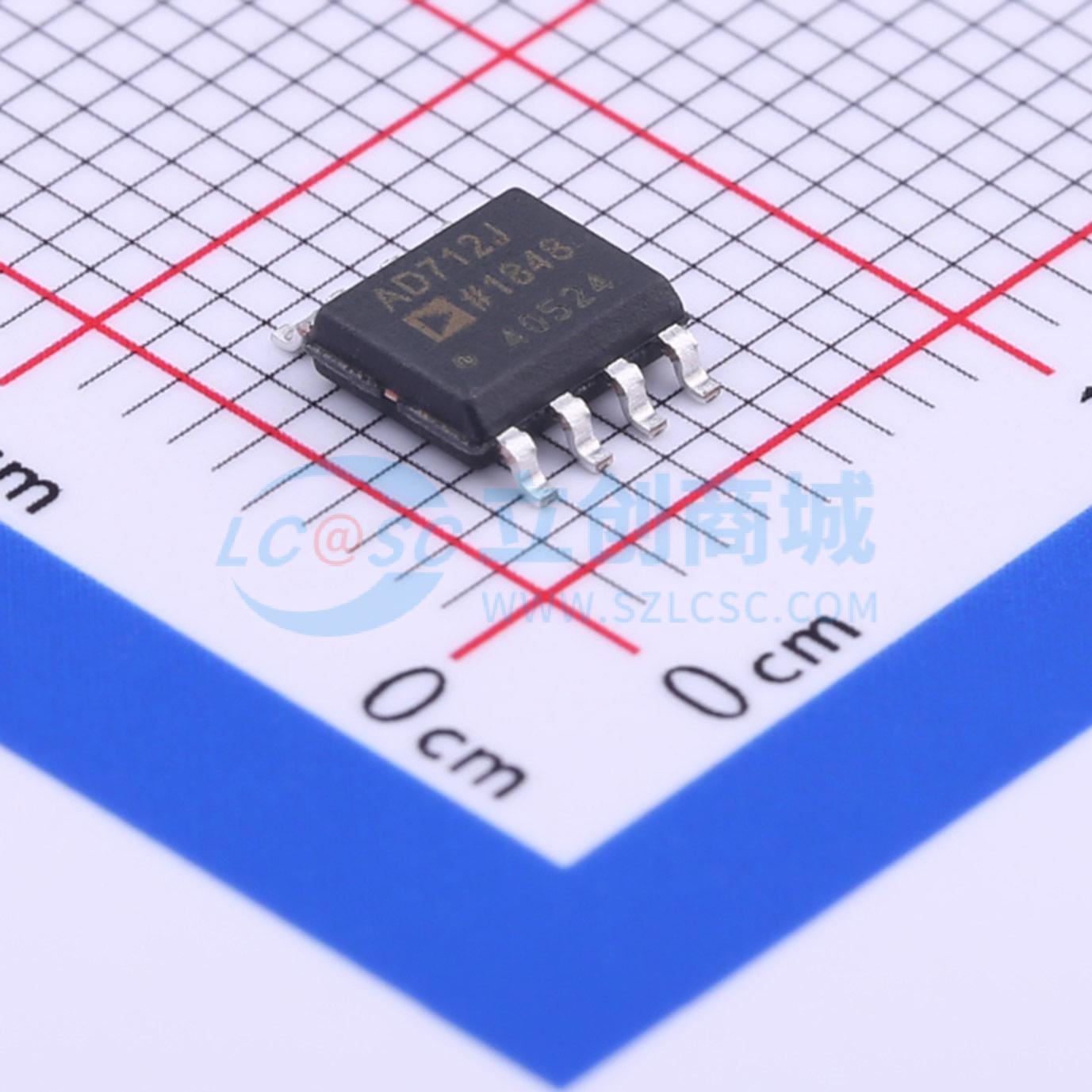

AD712JRZ实物图
  • AD712JRZ商品缩略图
  • AD712JRZ商品缩略图
  • AD712JRZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD712JRZ

精密、低成本、高速BiFET双运放

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
精密、低成本、高速、BIFET双通道运算放大器
品牌名称
ADI(亚德诺)
商品型号
AD712JRZ
商品编号
C9679
商品封装
SOIC-8​
包装方式
管装
商品毛重
0.15克(g)

商品参数

属性参数值
商品目录精密运放
放大器数双路
增益带宽积(GBP)3MHz
输入偏置电流(Ib)25pA
输入失调电压(Vos)300uV
共模抑制比(CMRR)88dB
压摆率(SR)20V/us
输出电流25mA
属性参数值
输入失调电压温漂(Vos TC)7uV/℃
静态电流(Iq)5mA
工作温度0℃~+70℃
双电源(Vee ~ Vcc)-18V~-4.5V;4.5V~18V
最大电源宽度(Vdd-Vss)36V
噪声密度(eN)18nV/√Hz@1kHz
输入失调电流(Ios)10pA

商品概述

AD712 是一款高速、精密、单片运算放大器,以非常适中的价格提供高性能。其极低的失调电压和失调电压漂移是先进激光晶圆修剪技术的成果。这些性能优势使最终用户能够轻松升级现有设计,这些设计使用较旧的精密 BiFET 和,在许多情况下,双极运算放大器。

这款运算放大器的卓越交流和直流性能使其适用于有源滤波器应用。AD712 具有 16 V/μs 的压摆率和 ±0.01% 的 1 μs 建立时间,非常适合用作 12 位数模转换器 (DAC) 和模数转换器 (ADC) 的缓冲器,以及作为高速积分器。该建立时间是任何类似集成电路放大器无法比拟的。

出色的噪声性能和低输入电流的结合也使 AD712 可用于光电二极管前置放大器。88 dB 的共模抑制和 400 V/mV 的开环增益即使在高速同增益缓冲电路中也能确保 12 位性能。

AD712 采用标准运算放大器配置引脚,并提供七种性能等级。AD712J 和 AD712K 额定在 0℃ 至 70℃ 的商业温度范围内。AD712A 额定在 -40℃ 至 +85℃ 的工业温度范围内。AD712S 额定在 -55℃ 至 +125℃ 的温度范围内,并可处理至 MIL-STD-883B,Rev. C。

可在商业和工业温度范围内提供扩展的可靠性 PLUS 筛选,PLUS 筛选包括 168 小时老化,以及其他环境和物理测试。

AD712 采用 8 引脚 PDIP、SOIC_N 和 CERDIP 封装。
