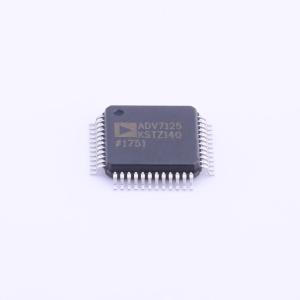

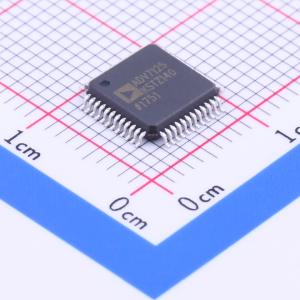

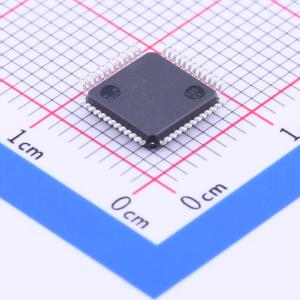

ADV7125KSTZ140

三通道8bit高速视频DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADv7125 是一款三通道高速数字到模拟转换器，具有 330 MSPS 的吞吐率，适用于多种高分辨率彩色图形系统，包括 RS-343A 和 RS-170 兼容输出。
品牌名称: ADI(亚德诺)
商品型号: ADV7125KSTZ140
商品编号: C9668
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.83克(g)

商品参数

商品概述

ADV7125是一款单芯片的三路高速数模转换器。它由三个带互补输出的高速8位视频DAC、一个标准TTL输入接口和一个高阻抗模拟输出电流源组成。 ADV7125有三个独立的8位宽输入端口。只需一个5 V/3.3 V电源和时钟，该器件即可正常工作。ADV7125还具备额外的视频控制信号、复合同步和消隐信号，以及省电模式。 ADV7125采用5 V CMOS工艺制造。其单片CMOS结构确保了更高的功能集成度和更低的功耗。ADV7125采用48引脚LQFP封装。吞吐量达330 MSPS（仅3.3 V时）。保证8位单调特性。与多种高分辨率彩色图形系统兼容，包括RS - 343A和RS - 170。

商品特性

330 MSPS吞吐量
三路8位DAC
RS - 343A/RS - 170兼容输出
互补输出
DAC输出电流范围2至26 mA
TTL兼容输入
内部基准电压（1.23 V）
单电源5 V/3.3 V供电
48引脚LQFP封装
最低功耗30 mW（3 V时）
低功耗待机模式（典型值6 mW，3 V时）
工业温度范围（-40℃至+85℃）

应用领域

数字视频系统
高分辨率彩色图形
数字无线电调制
图像处理
仪器仪表
视频信号重建

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	3
	工作电压	3.3V~5V
	稳定时间	5.5ns
	输出类型	-

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	基准电压源	内置；外置
	数据速率	330MHz
	静态电流	2.1mA
