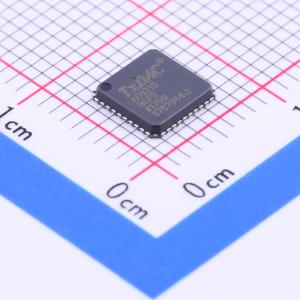

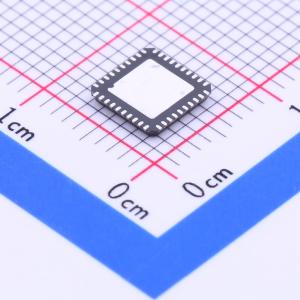

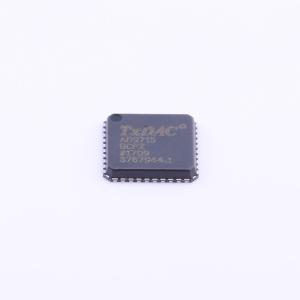

AD9715BCPZ

AD9714/AD9715/AD9716/AD9717 是引脚兼容的双路 8/10/12/14 位低功耗数模转换器 (DAC)，采样率可达 125 MSPS。这些 TxDAC 转换器针对通信系统的发射信号路径进行了优化。所有器件采用相同的接口、封装和引脚排列，可根据性能、分辨率和成本进行向上或向下的器件选型。 AD9714/AD9715/AD9716/AD9717 具备出色的交流和直流性能，支持高达 125 MSPS 的更新速率。 AD9714/AD9715/AD9716/AD9717 灵活的电源工作范围为 1.8 V 至 3.3 V，且功耗较低，非常适合便携式和低功耗应用。

• 电源电压 3.3 V、输出电流 2 mA 时的功耗：10 MSPS 时为 37 mW，125 MSPS 时为 86 mW
• 睡眠模式：3.3 V 时功耗小于 3 mW
• 电源电压：1.8 V 至 3.3 V
• 至奈奎斯特频率的无杂散动态范围 (SFDR)：输出频率为 1 MHz 时为 84 dBc，输出频率为 10 MHz 时为 75 dBc
• AD9717 在输出频率为 1 MHz、采样率为 125 MSPS、输出电流为 2 mA 时的噪声谱密度 (NSD)：−151 dBc/Hz
• 差分电流输出：1 mA 至 4 mA
• 片上集成两个辅助 DAC
• 单端口操作的 CMOS 输入
• 输出共模电压：可在 0 V 至 1.2 V 范围内调节
• 采用符合 RoHS 标准的 40 引脚 LFCSP 小尺寸封装

• 无线基础设施：微微蜂窝、毫微微蜂窝基站
• 医疗仪器：超声换能器激励
• 便携式仪器：信号发生器、任意波形发生器
