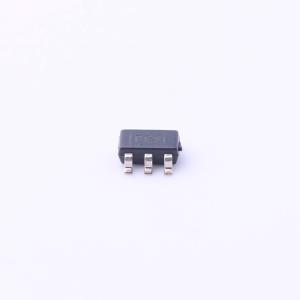

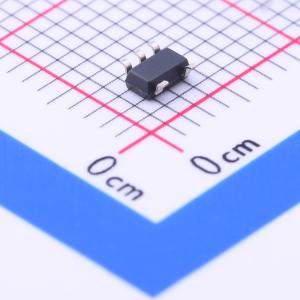

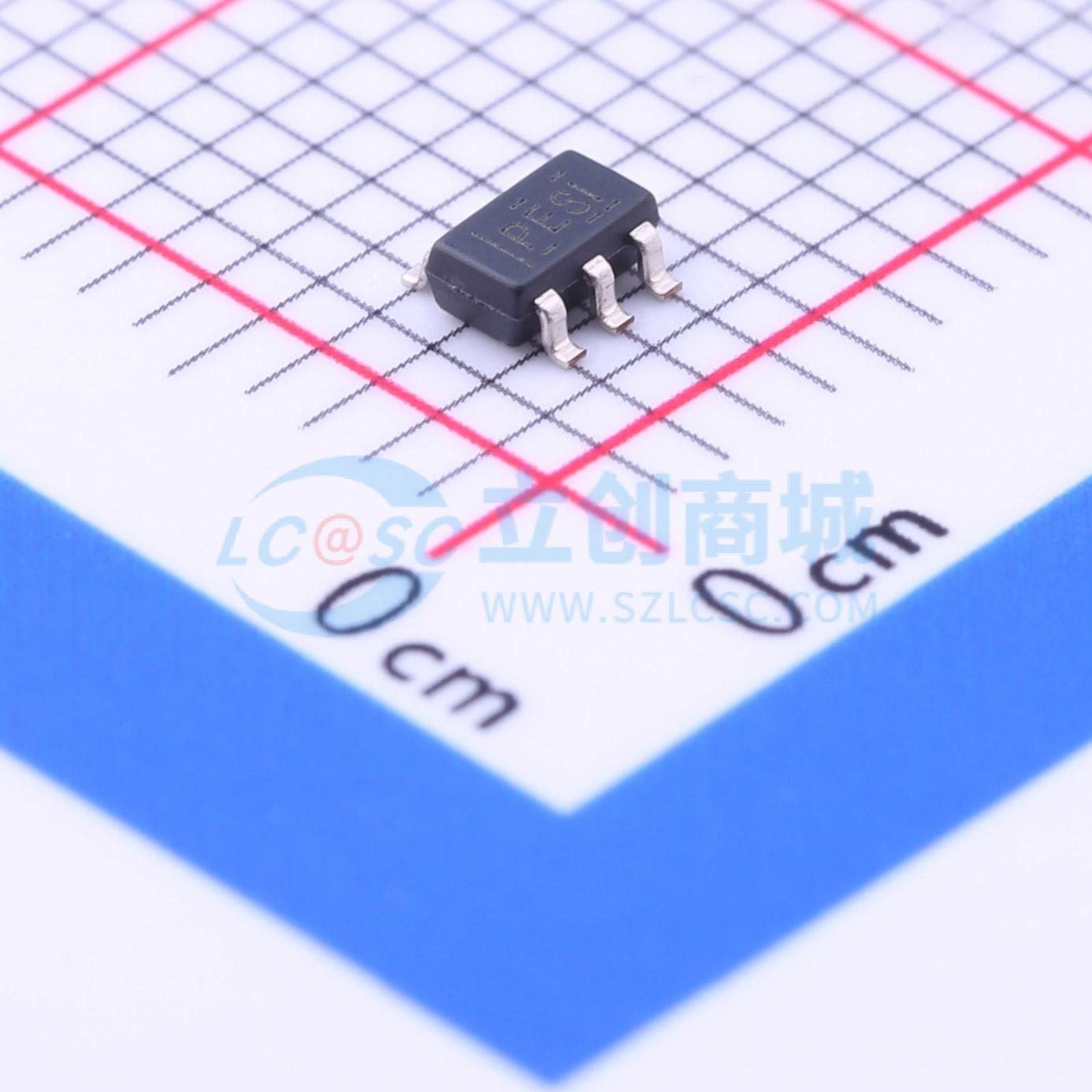

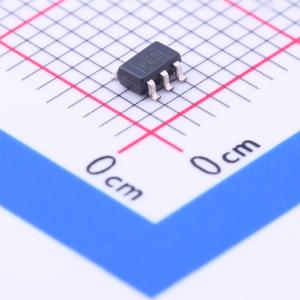

TPS79133DBVR
具有使能功能的 100mA、低噪声、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS791 超低噪声、高 PSRR、快速射频、100mA 低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS79133DBVR
- 商品编号
- C9838
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 75dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 50mV@(100mA) | |
| 静态电流(Iq) | 170uA | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS791xx系列低压差（LDO）低功耗线性稳压器，采用小外形SOT23封装，具备高电源抑制比（PSRR）、超低噪声、快速启动以及出色的线路和负载瞬态响应特性。该系列的每个器件在输出端使用小型陶瓷电容时都能保持稳定。该系列采用先进的专有BiCMOS制造工艺，可实现极低的压差（例如，TPS79147在100 mA时压差为38 mV）。每个器件在消耗极低静态电流（典型值为170 μA）的同时，还能实现快速启动时间（使用0.001 μF旁路电容时约为63 μs）。此外，当器件置于待机模式时，电源电流可降至小于1 μA。使用0.1 μF旁路电容时，TPS79118的输出电压噪声约为15 μVRMS。对于便携式RF电子设备等对噪声敏感的模拟组件应用，高PSRR、低噪声特性以及快速响应时间可带来显著优势。
商品特性
- 提供使能（EN）功能的100 mA低压差稳压器，输出电压有1.8 V、3.3 V、4.7 V可选，还有可调版本
- 高PSRR（10 kHz时为70 dB）
- 超低噪声（15 μVRMS）
- 快速启动时间（63 μs）
- 使用任何μF级陶瓷电容均可保持稳定
- 出色的负载/线路瞬态响应
- 满载时压差极低，TPS79147为38 mV
- 5引脚SOT23（DBV）封装
- TPS792xx提供使能选项
应用领域
- 蜂窝电话和无绳电话
- 压控振荡器（VCO）
- 射频（RF）
- 蓝牙、无线局域网
- 手持记事本、个人数字助理（PDA）
