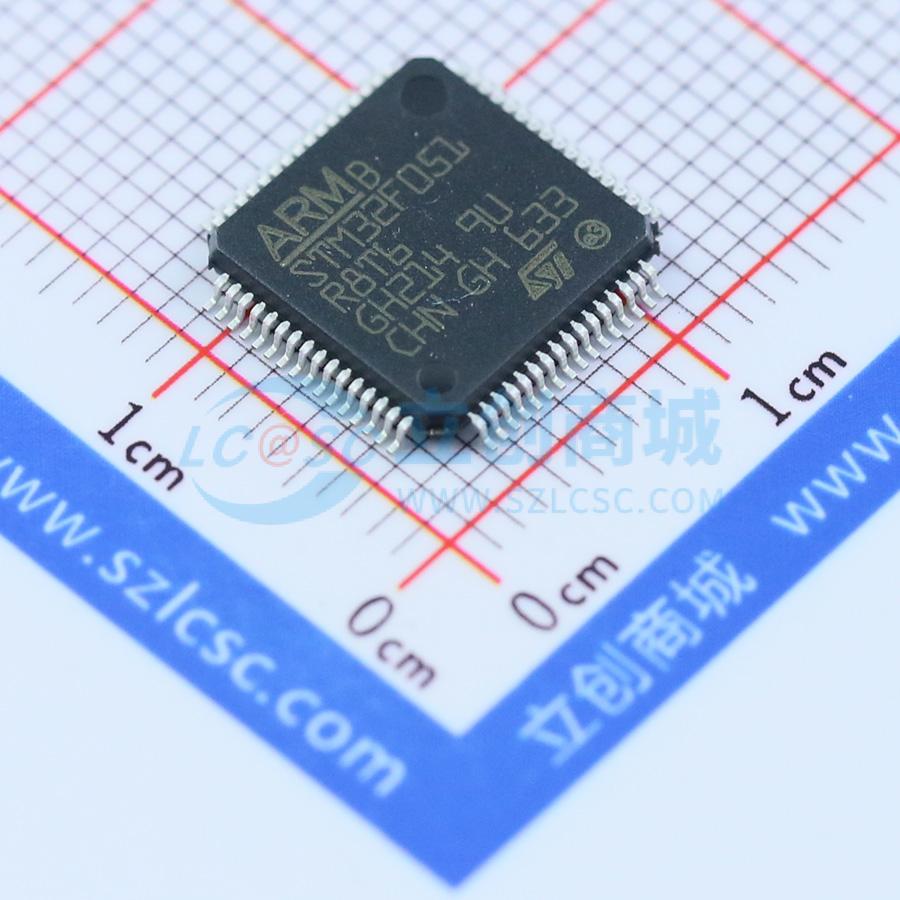

温馨提醒：图片仅供参考，商品以实物为准
STM32F051R8T6
主流ARM Cortex-M0基本型系列MCU，具有64 KB Flash、48 MHz CPU、运动控制和CEC功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STM32F051X 系列集成了高性能的 ARM CorteX-M0 32 位 RISC 内核，工作频率为 48 MHz，高速嵌入式存储器（闪存最高达 64 KB，SRAM 最高达 8 KB），以及一系列增强型外设和 I/O。所有设备都提供标准通信接口（最多两个 I2C、两个 SPI、一个 I2S、一个 HDMI CEC 和最多两个 USART），一个 12 位 ADC，一个 12 位 DAC，最多五个通用 16 位定时器，一个 32 位定时器和一个高级控制 PWM 定时器。STM32F051X 系列的工作温度范围为 -40 至 +85 ℃ 和 -40 至 +105 ℃，电源电压范围为 2.0 至 3.6 V。全面的节能模式允许设计低功耗应用。STM32F051X 系列包括四种不同封装的设备，从 32 引脚到 64 引脚不等。根据所选设备的不同，包含不同的外设组合。以下描述提供了该系列提供的完整外设概述。这些特性使得 STM32F051X 微控制器系列适用于广泛的应用领域，如应用控制和用户界面、手持设备、A/V 接收机和数字电视、PC 外设、游戏和 GPS 平台、工业应用、PLC、逆变器、打印机、扫描仪、报警系统、可视对讲机和 HVAC 等。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F051R8T6
- 商品编号
- C9862
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 55 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
STM32F051X 系列集成了高性能的 ARM CorteX-M0 32 位 RISC 内核，工作频率为 48 MHz，高速嵌入式存储器（闪存最高达 64 KB，SRAM 最高达 8 KB），以及一系列增强型外设和 I/O。所有设备都提供标准通信接口（最多两个 I2C、两个 SPI、一个 I2S、一个 HDMI CEC 和最多两个 USART），一个 12 位 ADC，一个 12 位 DAC，最多五个通用 16 位定时器，一个 32 位定时器和一个高级控制 PWM 定时器。
STM32F051X 系列的工作温度范围为 -40 至 +85 ℃ 和 -40 至 +105 ℃，电源电压范围为 2.0 至 3.6 V。全面的节能模式允许设计低功耗应用。
STM32F051X 系列包括四种不同封装的设备，从 32 引脚到 64 引脚不等。根据所选设备的不同，包含不同的外设组合。以下描述提供了该系列提供的完整外设概述。
这些特性使得 STM32F051X 微控制器系列适用于广泛的应用领域，如应用控制和用户界面、手持设备、A/V 接收机和数字电视、PC 外设、游戏和 GPS 平台、工业应用、PLC、逆变器、打印机、扫描仪、报警系统、可视对讲机和 HVAC 等。
商品特性
- 核心：32位ARM Cortex-M0 CPU，频率高达48 MHz
- 16至64 K字节的闪存
- 8 K字节带硬件奇偶校验的SRAM
- CRC计算单元
- 复位和电源管理
- 电压范围：2.0 V至3.6 V
- 上电/掉电复位（POR/PDR）
- 可编程电压检测器（PVD）
- 低功耗模式：睡眠、停止、待机
- 用于RTC和备份寄存器的VBAT供电
- 4至32 MHz晶体振荡器
- 带校准功能的32 kHz RTC振荡器
- 内部8 MHz RC振荡器，带x6 PLL选项
- 内部40 kHz RC振荡器
- 最多55个快速I/O
- 所有I/O均可映射到外部中断向量
- 最多36个5 V耐压I/O
- 5通道DMA控制器
- 1个12位、1.0 μs ADC（最多16通道）
- 转换范围：0至3.6 V
- 独立模拟供电范围2.4 V至3.6 V
- 1个12位D/A转换器
- 1个16位定时器，具有2个IC/OC、1个OCN、死区时间生成和紧急停止功能
- 2个16位定时器，每个具有IC/OC和OCN、死区时间生成、紧急停止和IR控制调制门
- 1个16位定时器，具有1个IC/OC
- 独立和系统看门狗定时器
- SysTick定时器：24位递减计数器
- 1个16位基本定时器驱动DAC
- 带报警和从停止/待机模式定期唤醒的日历RTC
- 96位唯一ID
