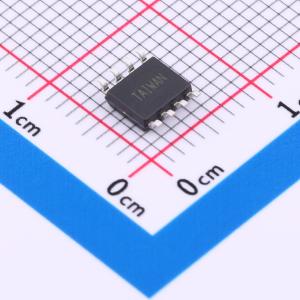

DS1307Z+T&R

DS1307 串行实时时钟（RTC）是一款低功耗、全二进制编码十进制（BCD）时钟/日历芯片，附带 56 字节的非易失性静态随机存取存储器（NV SRAM）。地址和数据通过 I²C 双向总线进行串行传输。该时钟/日历可提供秒、分、时、星期、日期、月份和年份信息。它能自动调整少于 31 天月份的日期，包括闰年修正。时钟可工作在 24 小时制或带 AM/PM 指示的 12 小时制。DS1307 内置电源检测电路，可检测电源故障并自动切换到备用电源。当器件由备用电源供电时，计时操作仍可继续。

• 全面管理所有计时功能
• 实时时钟可对秒、分、时、日期、月份、星期和年份进行计数，具备闰年补偿功能，有效期至 2100 年
• 56 字节、电池供电的通用随机存取存储器（RAM），可进行无限次写入
• 可编程方波输出信号
• 简单的串行端口可与大多数微控制器接口
• I²C 串行接口
• 低功耗运行可延长电池备用时间
• 振荡器运行时，电池备用模式下功耗小于 500nA
• 自动电源故障检测和切换电路
• 8 引脚双列直插式封装（DIP）和 8 引脚小外形封装（SO），可最小化所需空间
• 可选工业温度范围：-40℃ 至 +85℃，适用于广泛的应用场景
• 获美国保险商实验室（Underwriters Laboratories）认证
