TPS703xx系列器件旨在为需要双输出电压调节器的TI DSP、处理器电源、ASIC、FPGA和数字应用提供完整的电源管理解决方案。排序功能易于编程，使该系列成为任何有电源排序要求的TI DSP应用的理想选择。精度、快速瞬态响应、SVS监控电路（上电复位）、手动复位输入和使能功能等差异化特性，提供了完整的系统解决方案。 TPS703xx系列电压调节器提供极低的压降和具有上电顺序控制的双输出，主要为DSP应用而设计。这些器件无需使用任何额外的滤波旁路电容即可实现低噪声输出性能，并且设计为具有快速瞬态响应，使用47 μF低ESR电容时能保持稳定。这些器件具有固定的3.3-V/2.5-V、3.3-V/1.8-V、3.3-V/1.5-V、3.3-V/1.2-V电压选项以及可调电压选项。调节器1的最大输出电流可达1 A，调节器2的最大输出电流可达2 A。独立的电压输入允许设计人员配置电源。由于PMOS传输元件表现为低值电阻，因此压降非常低（调节器1典型值为160 mV），并且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在整个输出电流范围内最大为250 μA）。该LDO系列还具有睡眠模式；向EN（使能）引脚施加高电平信号可关闭两个调节器，在TJ = 25°C时将输入电流降至1 μA。当EN引脚连接到低电平输入电压时，器件启用。两个调节器的输出电压分别在VSENSE1和VSENSE2引脚处进行检测。 SEQ引脚的输入信号控制两个调节器的上电顺序。当器件启用且SEQ端子拉高或悬空时，VOUT2首先开启，VOUT1保持关闭，直到VOUT2达到其稳压输出电压的约83%。此时VOUT1开启。如果VOUT2降至其稳压电压的83%以下（即过载情况），VOUT1将关闭。将SEQ端子拉低可反转上电顺序，VOUT1首先开启。SEQ引脚连接到内部上拉电流源。对于每个调节器，都有一个内部放电晶体管，用于在调节器关闭（禁用）时对输出电容进行放电。 PG1引脚报告VOUT1的电压状况。PG1引脚可用于为调节器1供电的电路实现SVS（上电复位）功能。 TPS703xx具有RESET（SVS、POR或上电复位）功能。RESET是低电平有效、开漏输出，正常工作时需要上拉电阻。上拉后，当满足以下三个条件时，RESET在延迟120 ms后进入高阻抗状态（即逻辑高电平）。首先，VINI必须高于欠压条件。其次，手动复位（MR）引脚必须处于高阻抗状态。第三，VOUT2必须高于其稳压电压的约95%。要监控VOUT1，PG1输出引脚可连接到MR1或MR2。RESET可用于驱动上电复位或低电量指示器。如果不使用RESET，可将其悬空。内部偏置电压由VINI供电，要实现完整功能需要2.7 V电压。每个调节器输入都有一个欠压锁定电路，可防止在各自输入达到2.5 V之前输出开启。

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V；1.8V
	输出电流	1A；2A
	电源纹波抑制比(PSRR)	60dB@(1kHz)；65dB@(1kHz)
	压差	250mV@(1A)；160mV@(1A)

	属性	参数值
	静态电流(Iq)	185uA
	噪声	78uVrms
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2

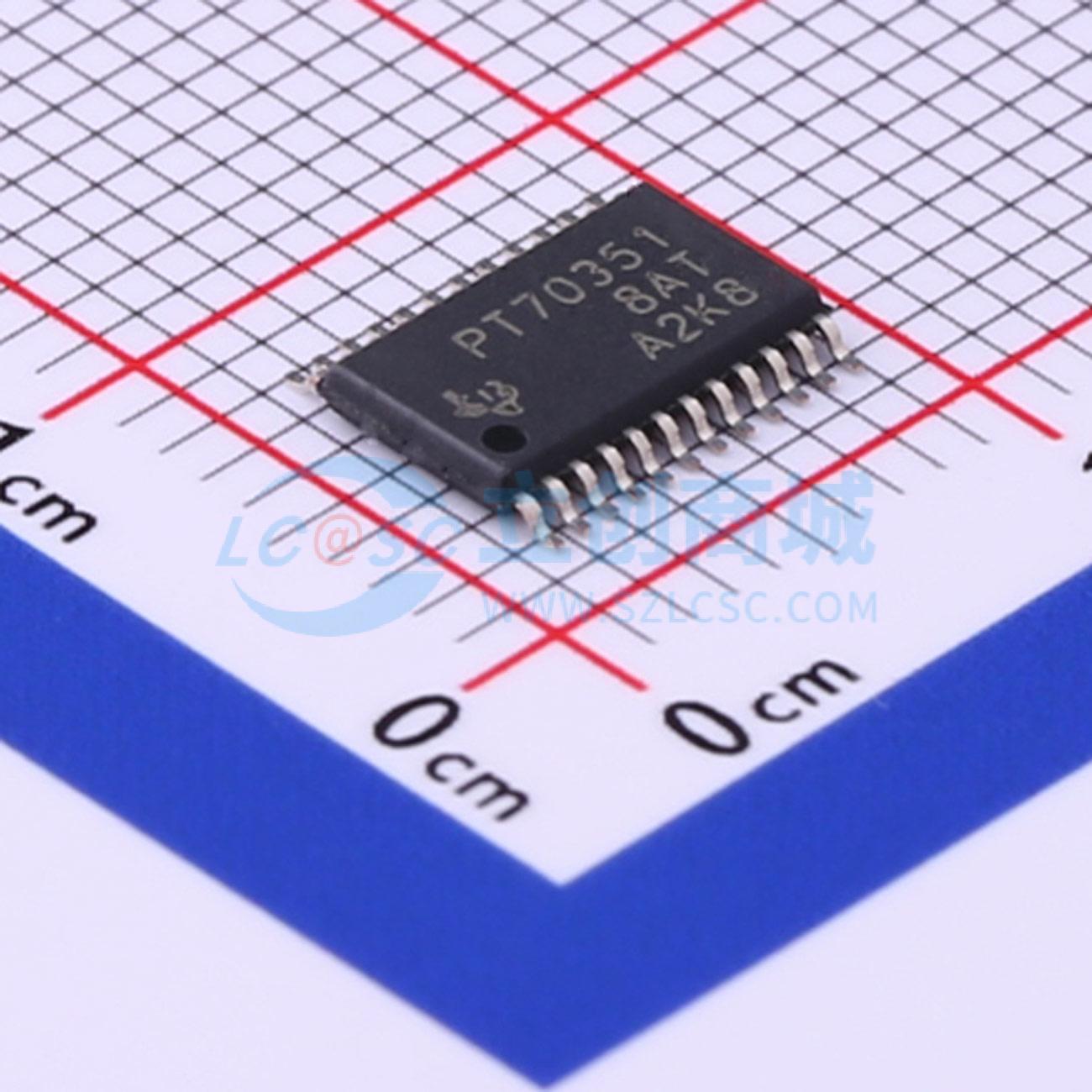

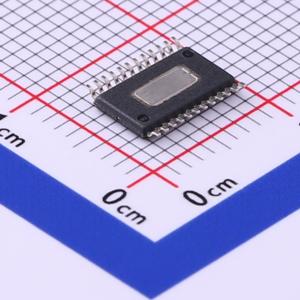

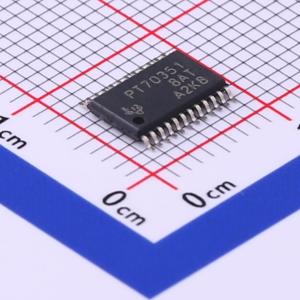

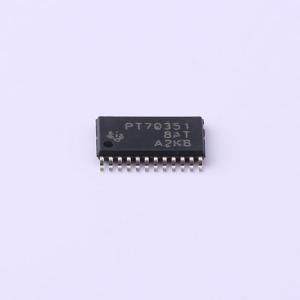

TPS70351PWPR
