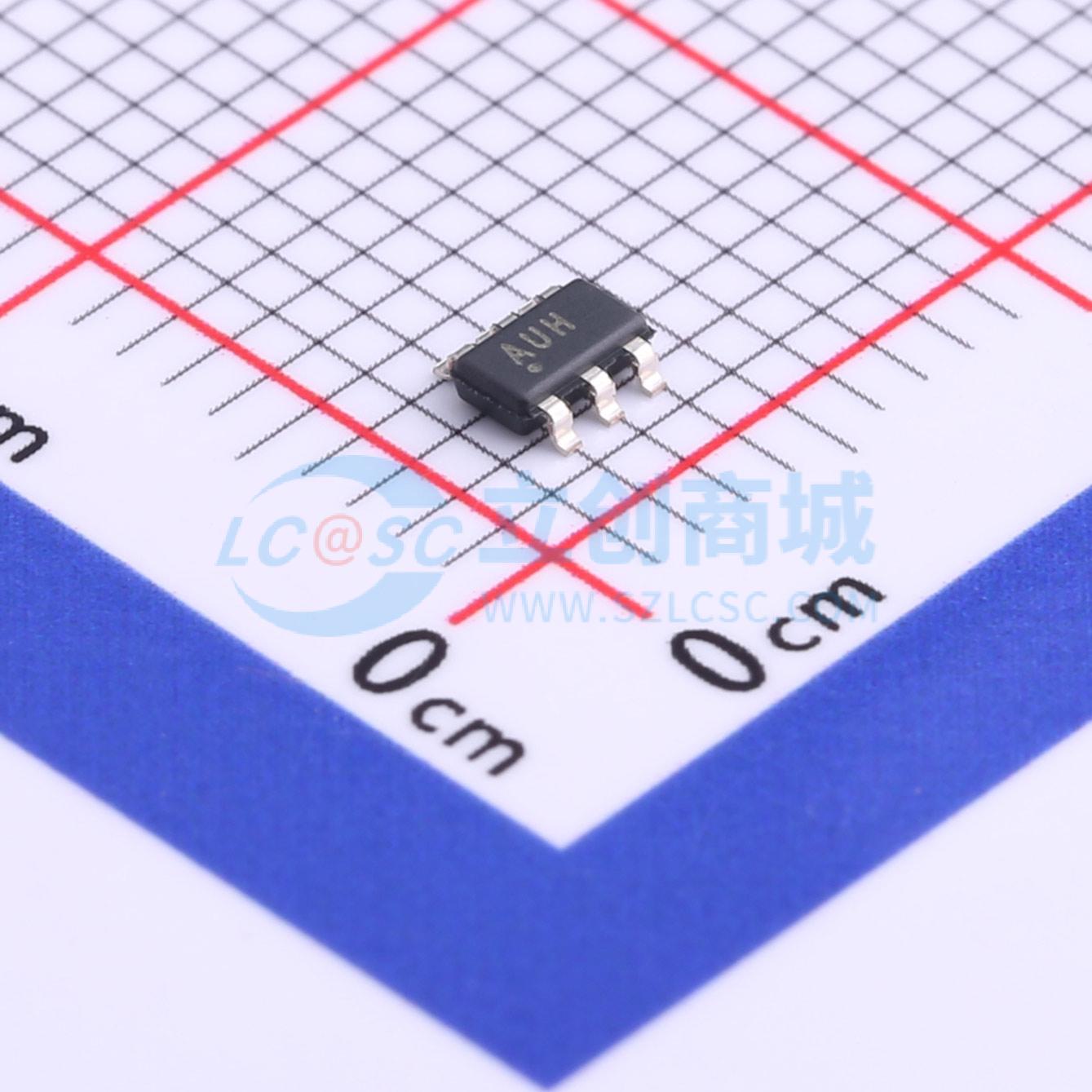

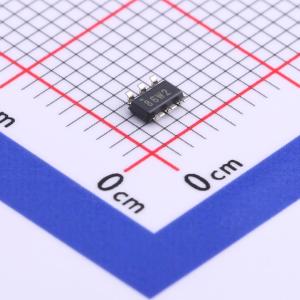

温馨提醒：图片仅供参考，商品以实物为准

TPS61070DDCR

高效同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61070是一款高效的同步升压转换器,适用于由一节、两节或三节碱性、NiCd或NiMH电池或一节Li-ion或Li-polymer电池供电的产品。输出电流可达75mA,输入电压范围为0.9 V至5.5 V,可调节输出电压最高可达5.5 V。该转换器基于固定频率脉宽调制（PWM）控制器,使用同步整流器以获得最大效率。
品牌名称: TI(德州仪器)
商品型号: TPS61070DDCR
商品编号: C9841
商品封装: SOT-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS6107x 系列器件为由单节、双节或三节碱性电池、镍镉电池、镍氢电池，或单节锂离子或锂聚合物电池供电的产品提供电源解决方案。使用单节碱性电池时，输出电流可高达 75 mA，并可将其放电至 0.9 V。它也可以用于从 3.3 V 电源轨或锂离子电池生成 5 V 200 mA 的电压。升压转换器基于固定频率的脉宽调制 (PWM) 控制器，并采用同步整流以获得最大效率。在低负载电流下，TPS61070 和 TPS61073 进入节能模式，以在广泛的负载电流范围内保持高效率。TPS61071 和 TPS61072 中禁用了节能模式，强制转换器以固定的开关频率运行。升压开关中的最大峰值电流通常限制为 600 mA。

TPS6107x 的输出电压通过外部电阻分压器进行编程。可以禁用转换器以最小化电池消耗。关断期间，负载完全与电池断开连接。该器件采用 6 引脚薄型 SOT23 封装（DDC）。

这些器件具有有限的内置 ESD 保护。在存储或处理过程中，应将引脚短接在一起或将器件置于导电泡沫中，以防静电损坏 MOS 栅极。

商品特性

90%效率的同步升压转换器
在0.9V输入下，3.3V输出电流为75mA
在1.8V输入下，3.3V输出电流为150mA
器件静态电流：19μA（典型值）
输入电压范围：0.9V至5.5V
可调输出电压高达5.5V
提供节能模式版本，以提高低输出功率下的效率
关断时负载断开
过温保护
小型6引脚薄型SOT23封装

应用领域

所有一节、两节和三节碱性电池、镍镉或镍氢电池或单节锂电供电产品
移动音频播放器
PDA
手机
个人医疗产品
白光LED照明

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~5.5V
	输出电压	1.8V~5.5V
	输出电流	500mA
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	19uA
	开关管(内置/外置)	内置
	输出类型	可调
