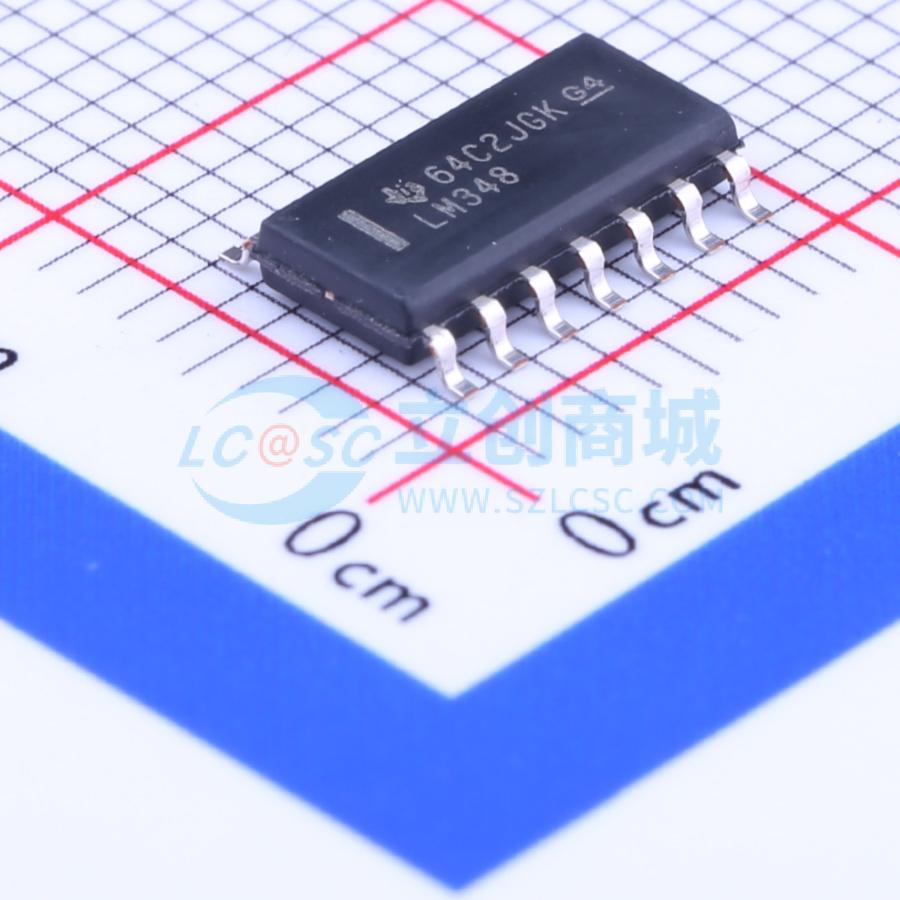

温馨提醒：图片仅供参考，商品以实物为准
LM348DR
四运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM348 四通道、36V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM348DR
- 商品编号
- C7949
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 9mV | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 4nA | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 25mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 4V~18V | |
| 双电源(Vee~Vcc) | 4V~18V |
商品概述
LM148、LM248和LM348是四通道、独立、高增益、内部补偿运算放大器，其工作特性与μA741相似。这些放大器的电源电流消耗低，输入偏置电流和失调电流远低于μA741。
商品特性
- 低电源电流消耗……典型值0.6 mA（每个放大器）
- 低输入失调电压
- 低输入失调电流
- AB类输出级
- 输入/输出过载保护
- 设计为可与行业标准LM148、LM248和LM348互换
