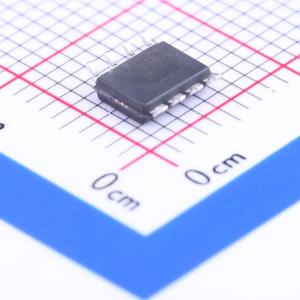

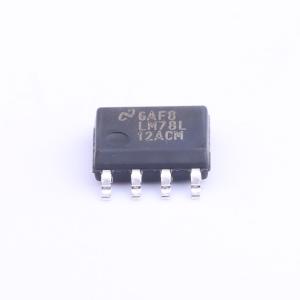

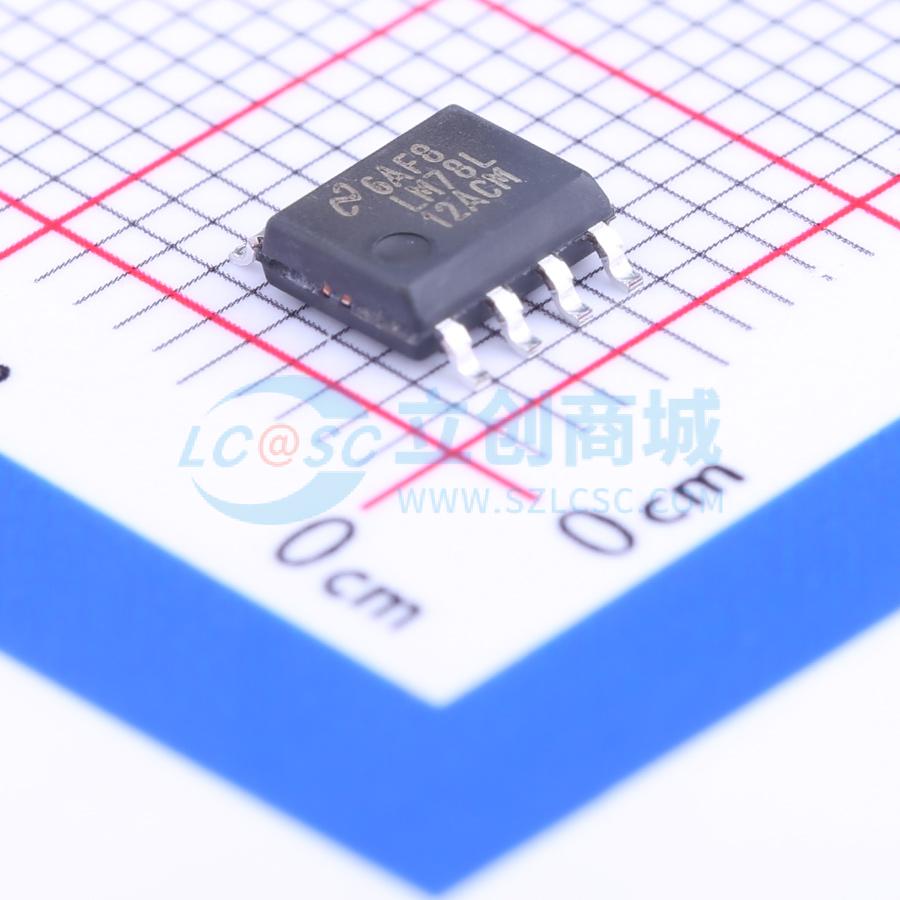

温馨提醒：图片仅供参考，商品以实物为准

LM78L12ACMX/NOPB

100mA、30V 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM78L 100mA、30V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM78L12ACMX/NOPB
商品编号: C7967
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

LM78LXX 系列三端正电压稳压器提供多种固定输出电压，适用于广泛的应用场景。当用作齐纳二极管/电阻组合的替代品时，LM78LXX 通常可使输出阻抗有效提高两个数量级，并降低静态电流。这些稳压器可提供板载局部稳压，消除单点稳压带来的配电问题。其提供的电压使 LM78LXX 可用于逻辑系统、仪器仪表、高保真音响及其他固态电子设备。 LM78LXX 有塑料 TO - 92 (Z) 封装、塑料 SO - 8 (M) 封装，以及采用国半公司微型贴片封装技术的芯片级封装（8 凸点微型贴片）。在有足够散热措施的情况下，该稳压器可提供 100mA 的输出电流。内置电流限制功能，将输出峰值电流限制在安全值。为输出晶体管提供安全工作区保护，以限制内部功耗。若内部功耗对于所提供的散热措施而言过高，热关断电路将启动，防止 IC 过热。

商品特性

微型贴片封装的 LM78L05
在整个温度范围内，输出电压容差为 ±5%
输出电流为 100mA
内置热过载保护
输出晶体管安全工作区保护
内置短路电流限制
提供塑料 TO - 92 和塑料 SO - 8 薄型封装
无需外部元件
输出电压为 5.0V、6.2V、8.2V、9.0V、12V、15V

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	27V
	输出电压	12V
	输出电流	100mA
	电源纹波抑制比(PSRR)	54dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	3mA
	噪声	80uV
	特性	短路保护；过热保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
