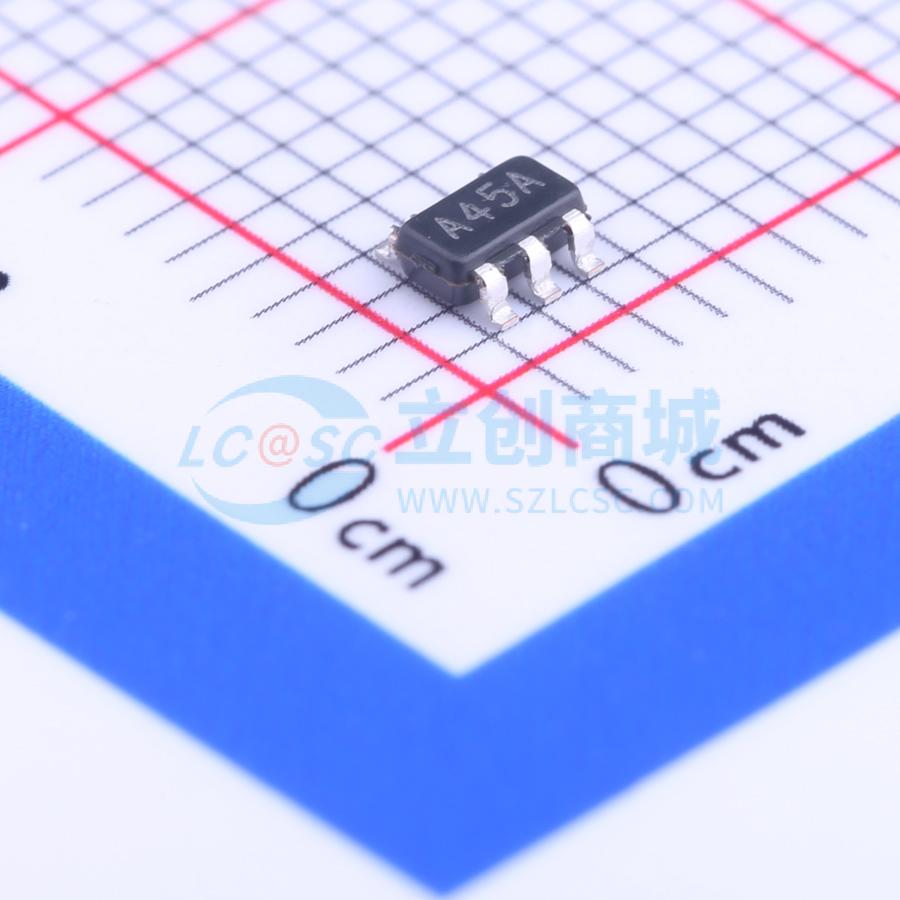

温馨提醒：图片仅供参考，商品以实物为准

LM8261M5X/NOPB

单通道轨到轨输入输出高输出电流及无限电容负载运放

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM8261 单通道、30V、21MHz 运算放大器
品牌名称: TI(德州仪器)
商品型号: LM8261M5X/NOPB
商品编号: C7968
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	轨到轨	轨到轨输入,轨到轨输出
	输入失调电压温漂(Vos TC)	2uV/℃
	静态电流(Iq)	970uA
	工作温度	-40℃~+85℃
	单电源	2.5V~30V
	最大电源宽度(Vdd-Vss)	30V
	噪声密度(eN)	15nV/√Hz@2kHz
	输入失调电流(Ios)	250nA

商品概述

LM8261是一款轨到轨输入输出运算放大器，可在宽电源电压范围内工作。该器件具有高输出电流驱动能力、大于轨到轨的输入共模电压范围、无限制的容性负载驱动能力，仅需0.97 mA的电源电流，同时具备经测试和保证的高速和压摆率。它专为满足平板TFT面板VCOM驱动应用的需求而设计，也适用于其他需要易于使用且性能优于现有器件的低功耗、中速应用。

具有50dB共模抑制比、大于轨到轨的输入共模电压范围，可实现高端和低端检测等多种应用，无需担心超出范围，且不影响精度。2.5V至30V的超宽工作电源电压范围，消除了对极端条件下功能的担忧，并为多种应用提供了使用灵活性。此外，大多数器件参数对电源变化不敏感；这种设计改进进一步简化了其使用。输出级失真低（总谐波失真加噪声为0.05%），可在任一轨的最小裕量（300mV）下提供可观的电流（15mA）。

LM8261采用节省空间的SOT23 - 5封装。

商品特性

ΔVS = 5V，TA = 25°C，除非另有说明，均为典型值
增益带宽积21MHz
宽电源电压范围2.5V至30V
压摆率12V/µs
电源电流0.97 mA
容性负载限制：无限制
输出短路电流 +53mA/−75mA
±5%建立时间400ns（500pF，100mVPP阶跃）
输入共模电压超出轨电压0.3V
输入电压噪声15nV/√Hz
输入电流噪声1pA/√Hz
总谐波失真加噪声 < 0.05%

应用领域

TFT - LCD平板VCOM驱动器
A/D转换器缓冲器
高端/低端检测
耳机放大器

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交80单

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	21MHz
	输入偏置电流(Ib)	1.05uA
	输入失调电压(Vos)	700uV
	共模抑制比(CMRR)	76dB
	压摆率(SR)	12V/us
	输出电流	53mA
