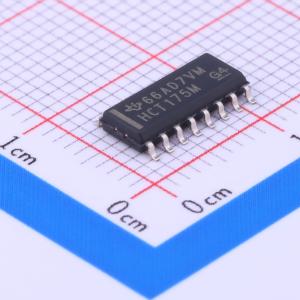

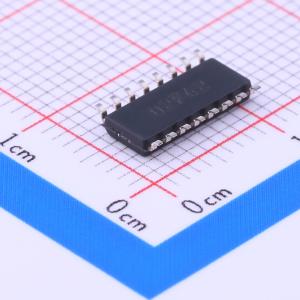

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT175M96
高速CMOS逻辑四D型复位触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT175 具有复位功能的高速 CMOS 逻辑四通道 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT175M96
- 商品编号
- C8137
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 25MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 33ns@4.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns | |
| 保持时间 | 5ns |
商品概述
HC175和HCT175是高速四路D型触发器，带有独立D输入端与Q、Q非互补输出，器件采用硅栅CMOS工艺制造，具备标准CMOS集成电路的低功耗优势，可驱动10个LSTTL器件。D输入端的信息会在时钟脉冲的上升沿传输到Q、Q非输出端，四个触发器由共用时钟CP和共用复位MR控制，复位通过独立于时钟的低电平实现，所有Q输出会复位为逻辑0，所有Q非输出复位为逻辑1。
商品特性
- 四个D型触发器带有共用时钟和异步复位
- 正边沿脉冲触发
- 具备互补输出
- 输入带缓冲
- 标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟和转换时间平衡
- 相比LSTTL逻辑IC功耗显著降低
- HC类型工作电压范围为2V~6V
- HC类型高抗干扰：在VCC=5V时，NIL、NIH均为VCC的30
- HCT类型工作电压范围为4.5V~5.5V
- HCT类型可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
- HCT类型可与CMOS输入兼容，在VOL、VOH条件下I1≤1μA
- 采用硅栅CMOS工艺制造
- 直流电源电压最大范围为-0.5V~7V
- 直流输出二极管电流最大为±20mA
- 最高结温为150℃
- 储存温度范围为-65℃~150℃
- 焊接时最高引线温度为300℃（焊接10秒）
- 直流输入输出电压范围为0V到VCC
- 输入上升下降时间最大值：电源电压2V时为1000ns，4.5V时为500ns，6V时为400ns
- 包含型号规格：CD54HC175、CD54HCT175、CD74HC175、CD74HCT175，对应封装有CERDIP、PDIP、SOIC
