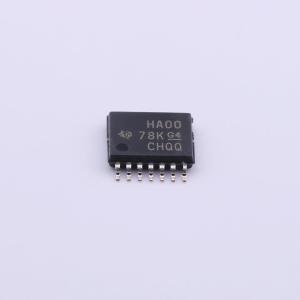

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC00PWR
四2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC00 4 通道、双输入、2V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC00PWR
- 商品编号
- C8143
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；1.9V；4.4V；3.8V | |
| 输出低电平(VOL) | 500mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 8.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
该器件为四路2输入正与非门，包含型号SN54AHC00、SN74AHC00，采用正逻辑实现布尔功能Y = 非(A·B) 或 Y = 非A + 非B
商品特性
- 工作电压范围为2V~5.5V
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型测试等级2000V，机器模型测试等级200V，带电器件模型测试等级1000V
- 器件所有未使用输入必须接VCC或GND，以保证器件正常工作
- 最高工作温度可达125℃
- 提供多种封装规格
