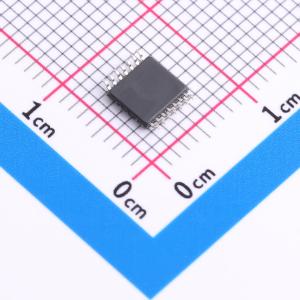

温馨提醒：图片仅供参考，商品以实物为准
74VHCT14AMTCX
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VHCT14A是一款采用硅栅CMOS技术制造的先进高速CMOS六施密特反相器。VHCT14A包含六个独立的反相器，能够将缓慢变化的输入信号转换为清晰、无抖动的输出信号。保护电路确保在不考虑电源电压的情况下，输入引脚可承受0V至7V的电压；当VCC = 0V时，输出引脚也可承受该电压范围
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74VHCT14AMTCX
- 商品编号
- C8148
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.9V~2.1V | |
| 输入低电平(VIL) | 500mV~600mV | |
| 输出高电平(VOH) | 3.8V | |
| 低电平范围(VOL) | 440mV | |
| 传播延迟(tpd) | 9.6ns@5V,50pF | |
| 系列 | 74VHCT系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
VHCT14A是一种先进的高速CMOS六反相施密特触发器，采用硅栅CMOS技术制造。VHCT14A包含六个独立的反相器，能够将缓慢变化的输入信号转换为清晰定义、无抖动的输出信号。
保护电路确保可以在输入引脚上施加0V至7V的电压，而无需考虑电源电压，并且在Vcc=0V时也可以在输出引脚上施加该电压范围内的电压。这些电路防止了由于电源和输入/输出电压不匹配而导致的器件损坏。此器件可用于3V至5V系统之间的接口以及双电源系统，例如电池备份系统。
商品特性
- 高速：t_P D=5.0 ns（典型值）在 T_ A=25^∘ C
- 高抗噪性：V_I H=2.0 V，V_||_L=0.8 V
- 所有输入和输出均提供掉电保护
- 低噪声：V_O L P=1.0 V（最大值）
- 低功耗：I_C C=2 A（最大值）在 T_ A=25^∘ C
- 引脚和功能与 74HCT14 兼容
