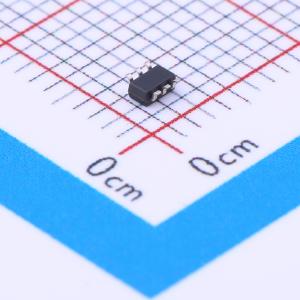

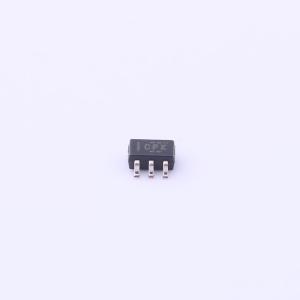

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G58DCKR
可配置多功能门电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G58 可配置多功能门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G58DCKR
- 商品编号
- C7842
- 商品封装
- SOT-363-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 可配置多功能门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 6.3ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
可配置多功能门芯片，型号为SN74LVC1G58，工作VCC范围为1.65V~5.5V，输出状态由3位输入的8种模式决定，用户可选择与、或、与非、或非、异或、反相器、同相器多种逻辑功能，所有输入均可连接VCC或地，作为独立门电路工作；因具备施密特动作，对正向信号和负向信号可拥有不同的输入阈值电平；支持部分掉电应用，Ioff电路可在器件掉电时禁用输出，防止破坏性电流倒流，可支持热插入和反向驱动保护，NanoFree封装技术采用将裸片作为封装的结构。
商品特性
- 提供多种封装选项，支持NanoFree封装
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 支持向下电压转换至VCC
- 3.3V条件下最大传输延迟tpd为6.3ns
- 低功耗，最大静态电流ICC为10μA
- 3.3V条件下输出驱动电流为±24mA
- Ioff架构支持热插入、部分掉电模式与反向驱动保护
- 锁存性能超过100mA，符合JESD 78 Class II规范
- ESD防护性能符合JESD 22规范，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 内置有限ESD保护，存储操作需采取防静电措施
- 未使用的输入需接至VCC或GND以保证器件正常工作
