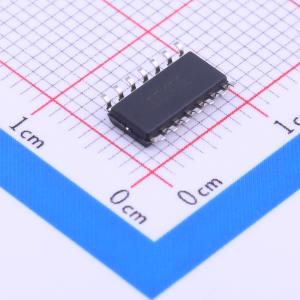

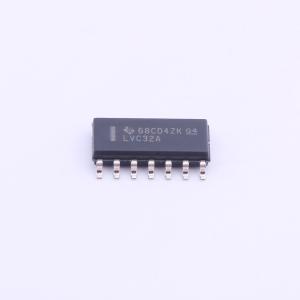

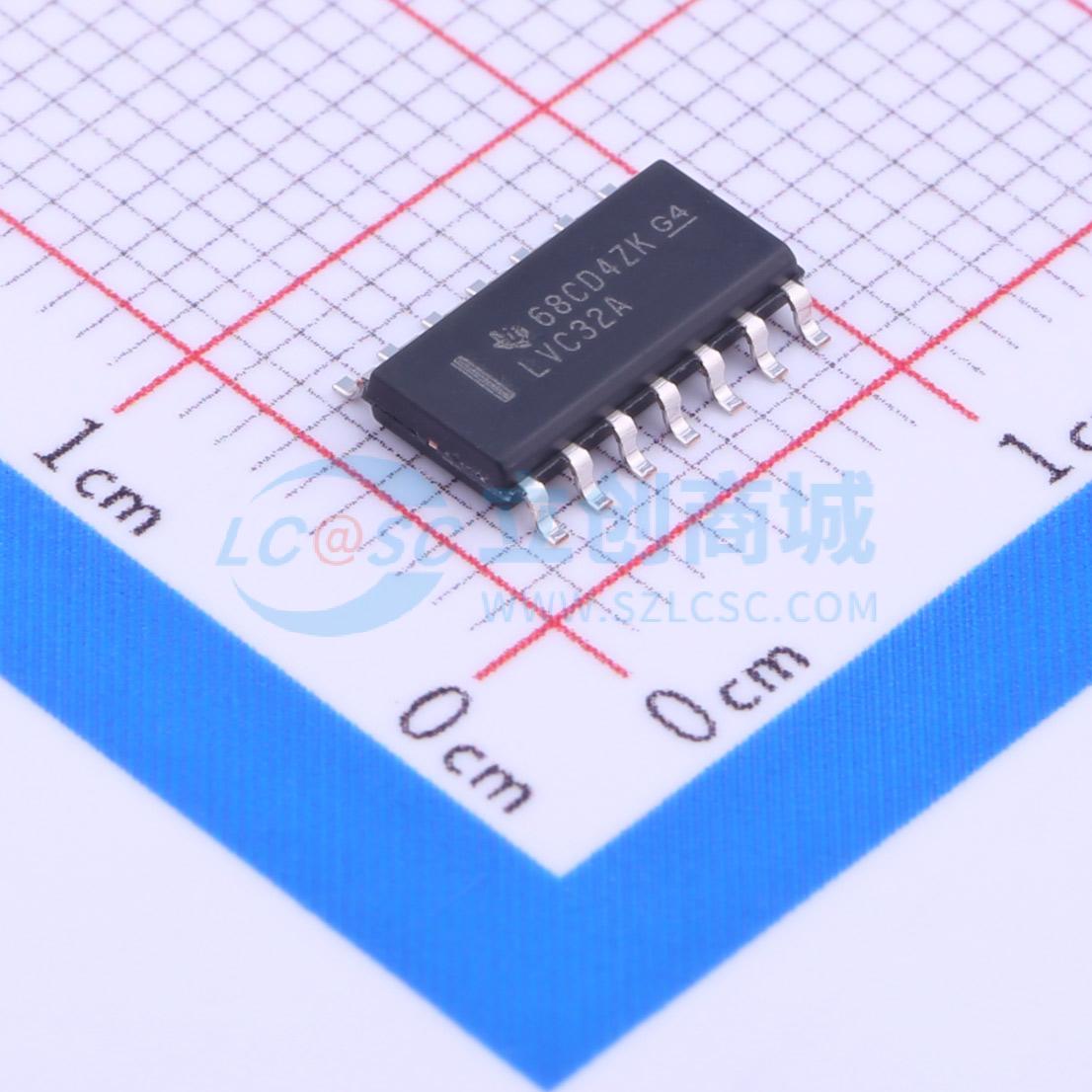

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC32ADR
四路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC32A 4 通道、双输入、1.65V 至 3.6V、24mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC32ADR
- 商品编号
- C7852
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 550mV；100mV；240mV；400mV；300mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.6ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN54LVC32A与SN74LVC32A均为四路2输入正或门器件，两款产品分别针对不同的工作电压范围设计，可在正逻辑下实现布尔函数Y=A+B或Y=A非·B非，输入可由3.3V或5V器件驱动，可作为电平转换器应用在混合电压系统环境中。
商品特性
- SN74LVC32A工作电压范围为1.65V~3.6V，SN54LVC32A工作电压范围为2.7V~3.6V
- 提供三种额定工作温度范围选项：-40℃~85℃、-40℃~125℃、-55℃~125℃
- 输入可承受最高5.5V电压
- 3.3V工作条件下最大传播延迟tpd为3.8ns
- VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、TA=25℃条件下，典型输出上冲VOHV大于2V
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护符合JESD 22标准，人体模型等级2000V，机器模型等级200V，充电器件模型等级1000V
- 所有未使用输入必须连接至VCC或GND，才能保证器件正常工作
- 提供多种封装类型可选
应用领域
- 混合3.3V/5V电压系统的电平转换
- 逻辑运算处理
