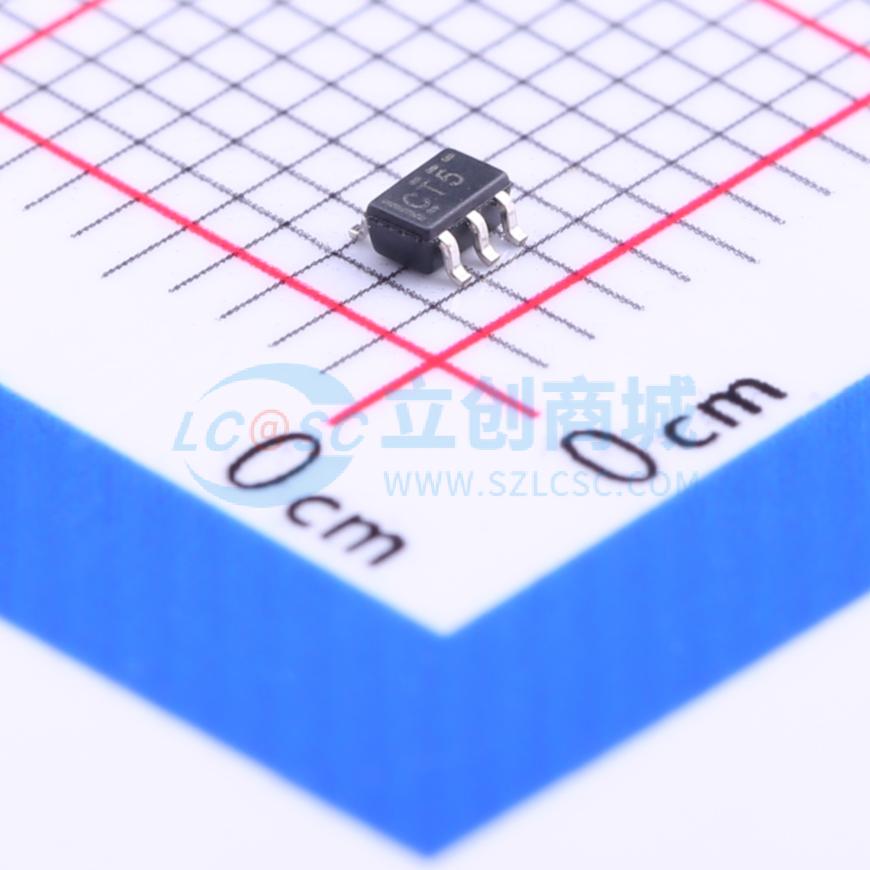

SN74LVC1G06DCKR
单反相缓冲器/驱动器，带漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G06 具有漏极开路输出的单通道 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G06DCKR
- 商品编号
- C7828
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.07V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 580mV~1.65V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 3.5ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
这是一款带开漏输出的单逆变器缓冲/驱动器，型号为SN74LVC1G06，提供NanoFree封装可选
商品特性
- 支持5V VCC工作
- 输入与开漏输出可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为4ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- 可实现向上或向下电平转换
- 所有端口均带有施密特触发动作
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 内置有限的ESD保护，存储操作时需采取措施防止MOS栅极静电损伤
- 未使用的输入必须接VCC或地以保证器件正常工作
