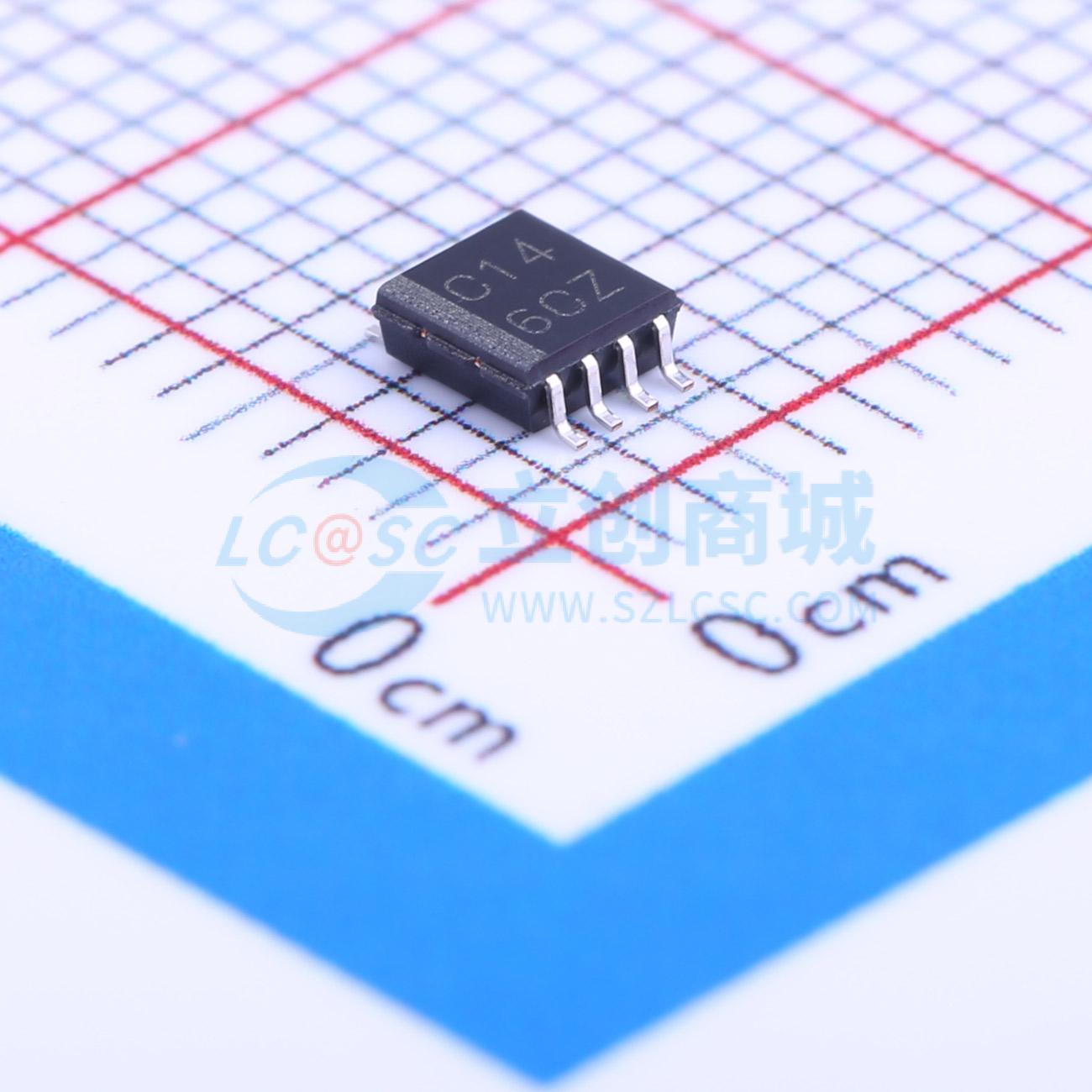

SN74LVC3G14DCTR

三路施密特触发反相器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC3G14 具有施密特触发输入的 3 通道、1.65V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74LVC3G14DCTR
商品编号: C8119
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	300mV~1.4V
	输出高电平(VOH)	3.8V
	输出低电平(VOL)	550mV~750mV
	传播延迟(tpd)	4.3ns@5V,50pF
	系列	74LVC
	工作温度	-40℃~+125℃
	功能特性	噪声抑制功能；电源关断保护

商品概述

该产品为三施密特触发反相器，型号SN74LVC3G14，工作电源电压范围为1.65V~5.5V，内部包含三个独立反相器，执行Y=非A的布尔功能，由于施密特作用，对正向和负向输入信号可拥有不同的输入阈值电平，针对使用Ioff的部分掉电应用做了完整规格定义，Ioff电路可在器件断电时禁用输出，避免破坏性电流通过器件回流。

商品特性

可提供NanoFree封装
支持5V电源电压工作
输入可承受最高5.5V电压
3.3V下最大传输延迟tpd为5.4ns
低功耗，最大电源电流ICC为10μA
3.3V下输出驱动能力为±24mA
VCC=3.3V、TA=25℃时，典型输出地弹VOLP小于0.8V
VCC=3.3V、TA=25℃时，典型输出VOH下冲VOHV大于2V
Ioff功能支持热插入、部分掉电模式和反向驱动保护
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护符合JESD 22规范，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
所有未使用的输入必须接VCC或GND，以保证器件正常工作
器件内置有限ESD保护，存储和操作过程中需采取措施防止MOS栅极受到静电损伤

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	通道数	3
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	输入高电平(VIH)	1.4V~3.7V
