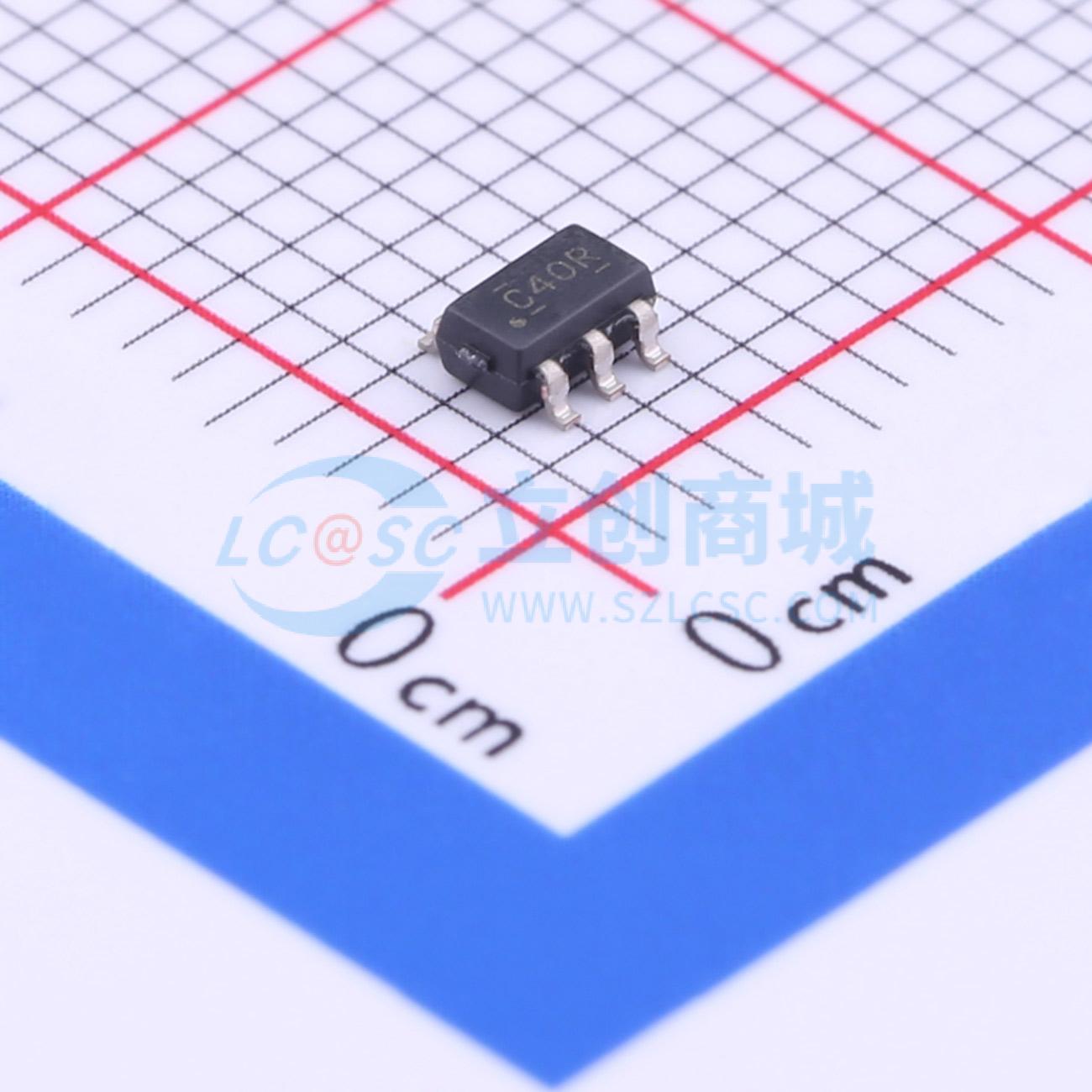

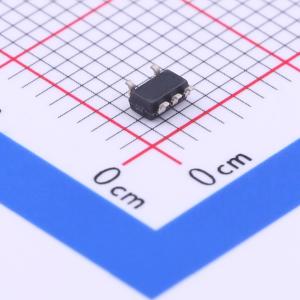

SN74LVC1G240DBVR

三态输出，单路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1G240 具有三态输出的单路 1.65V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G240DBVR
商品编号: C7837
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

这是一款带三态输出的单路缓冲器/驱动器，型号为SN74LVC1G240，工作电压Vcc范围为1.65V~5.5V，带有输出使能端，当输出使能输入为高电平时，输出被禁用；为确保上电或掉电过程中保持高阻抗状态，输出使能端需要通过上拉电阻接至Vcc，电阻的最小值由驱动器的灌流能力决定；器件支持部分掉电应用，掉电时内置电路会禁用输出，防止反向电流损坏器件；存储或操作过程中需要采取防静电措施，避免MOS栅极被静电损坏。

商品特性

可提供NanoFree封装，NanoFree封装以裸片作为封装，提供多种封装选项
支持5V Vcc工作，输入可承受最高5.5V电压
支持向下电压转换至Vcc
3.3V条件下最大传输延迟tpd为3.7ns
低功耗，最大静态电流Icc为10μA
3.3V条件下输出驱动电流为±24mA
Ioff支持热插入、部分掉电模式和反向驱动保护
闭锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，可承受2000V人体模型放电、200V机器模型放电、1000V充电器件模型放电
内置有限的ESD防护

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	3.7ns@3.3V,15pF
	功能特性	掉电隔离；输出使能；电平转换
