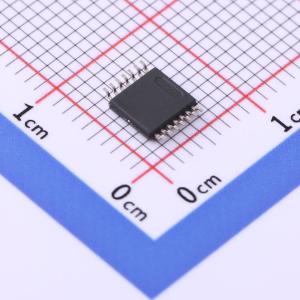

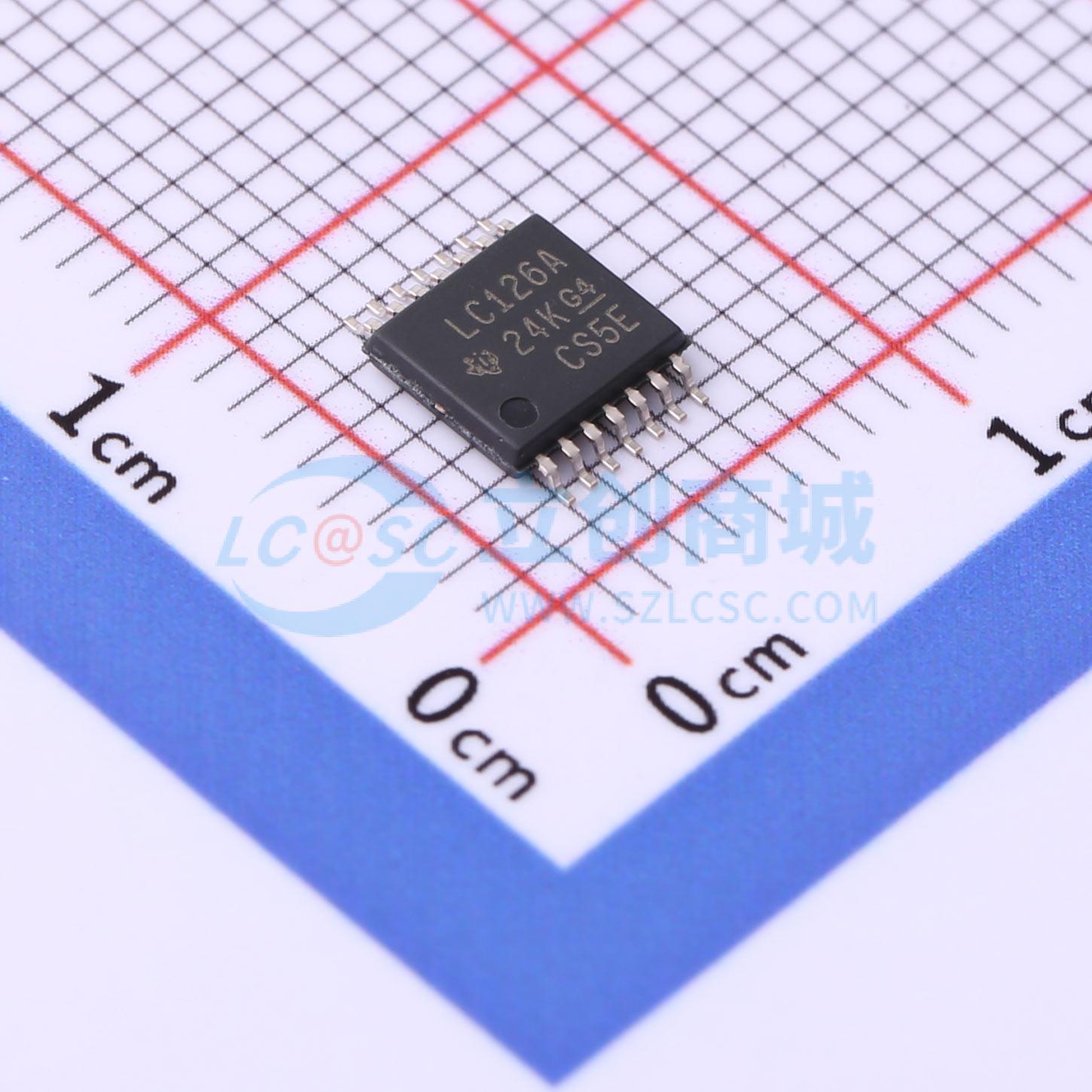

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC126APWR

三态输出，四路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC126A 具有三态输出的 4 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC126APWR
商品编号: C7815
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

商品概述

这是型号为SN74LVC126A的四路总线缓冲门，具备带三态输出的独立线路驱动器，当关联的输出使能输入为低电平时，对应输出被禁用。为了在上电或掉电期间保持高阻抗状态，输出使能端需要通过下拉电阻接地，电阻的最小值由驱动器的电流源能力决定。输入可被3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作电平转换器。

商品特性

工作电压范围为1.65V~3.6V
提供两种工作温度范围规格，分别为-40℃~85℃和-40℃~125℃
输入可承受最高5.5V电压
3.3V电压下最大传输延迟tpd为4.7ns
VCC=3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、环境温度25℃时，典型输出VOH下冲VOHV大于2V
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准
满足2000V人体模型（A114-A）ESD防护要求
满足200V机器模型（A115-A）ESD防护要求

应用领域

用作总线缓冲线路驱动
适用于混合电压系统的电平转换

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	2.5ns@3.3V,50pF
	功能特性	输出使能；电平转换
