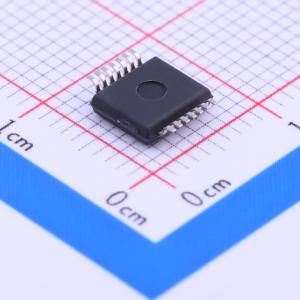

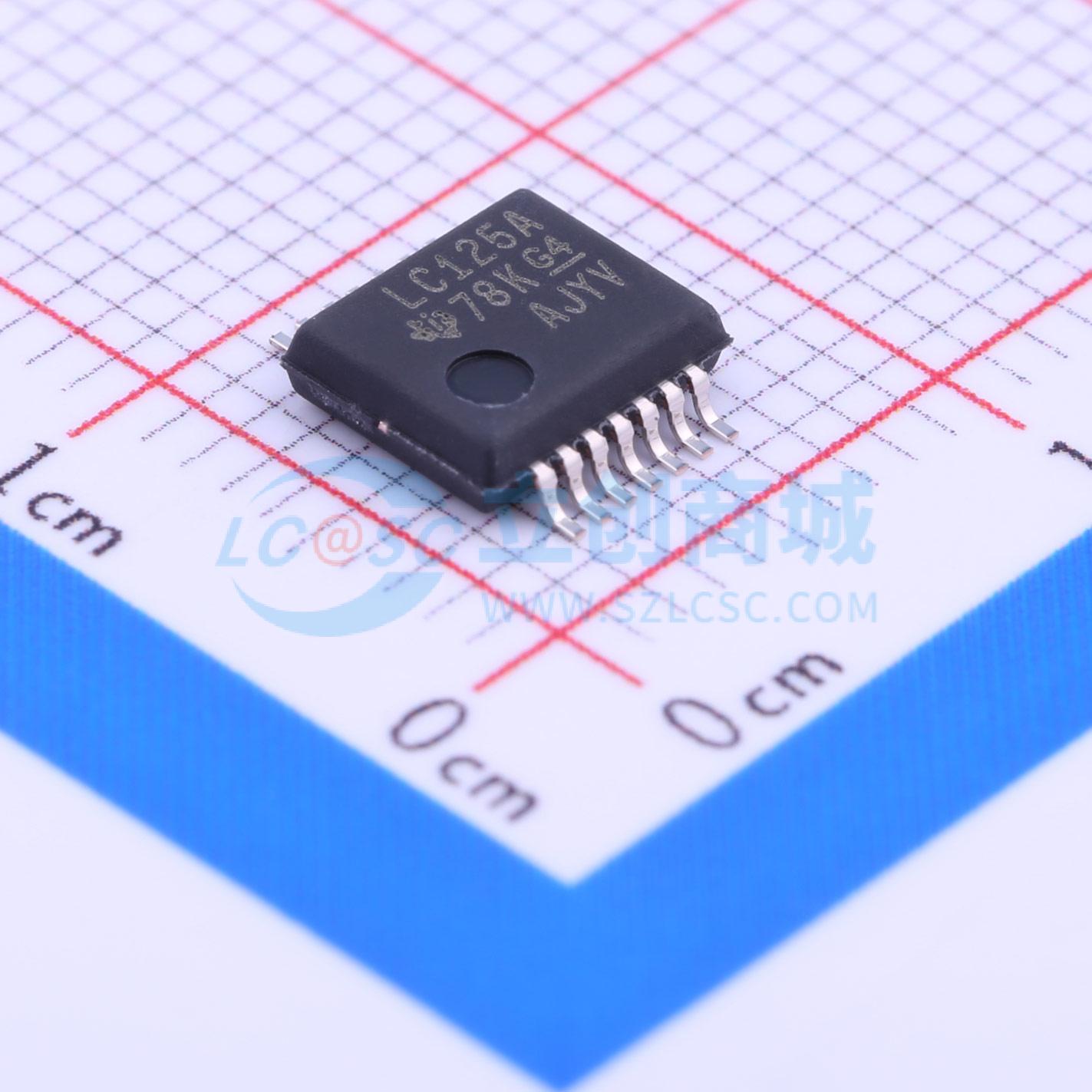

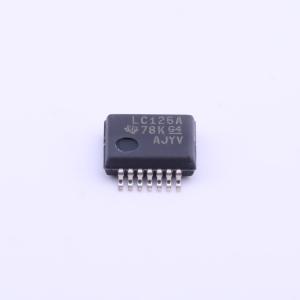

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC125ADBR

描述: SN74LVC125A 具有三态输出的四通道 1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC125ADBR
商品编号: C7812
商品封装: SSOP-14-208mil
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

这是一款带三态输出的四路总线缓冲门，型号为SN74LVC125A，设计用于1.65V至3.6V电源电压下工作；器件带有独立的线路驱动器与三态输出，当对应输出使能输入为高电平时，对应输出将被禁用；为确保上电或掉电过程中保持高阻抗状态，输出使能端需通过上拉电阻连接至电源，上拉电阻的最小值由驱动器的灌电流能力决定；输入可由3.3V器件或5V器件驱动，可在混合3.3V/5V系统环境中用作转换器件。

商品特性

工作电压范围为1.65V~3.6V
提供两种工作温度范围规格：-40℃~85℃、-40℃~125℃
输入可承受最高5.5V电压
3.3V电压下最大传输延迟为4.8ns
VCC=3.3V、环境温度25℃条件下，典型输出地弹电压小于0.8V
VCC=3.3V、环境温度25℃条件下，典型输出高电平下冲电压大于2V
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V

应用领域

总线缓冲驱动
混合电压系统的电平转换

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	4
	每个元件位数	1
	通道类型	-

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	4.8ns@3.3V,50pF
	功能特性	输出使能；电平转换
