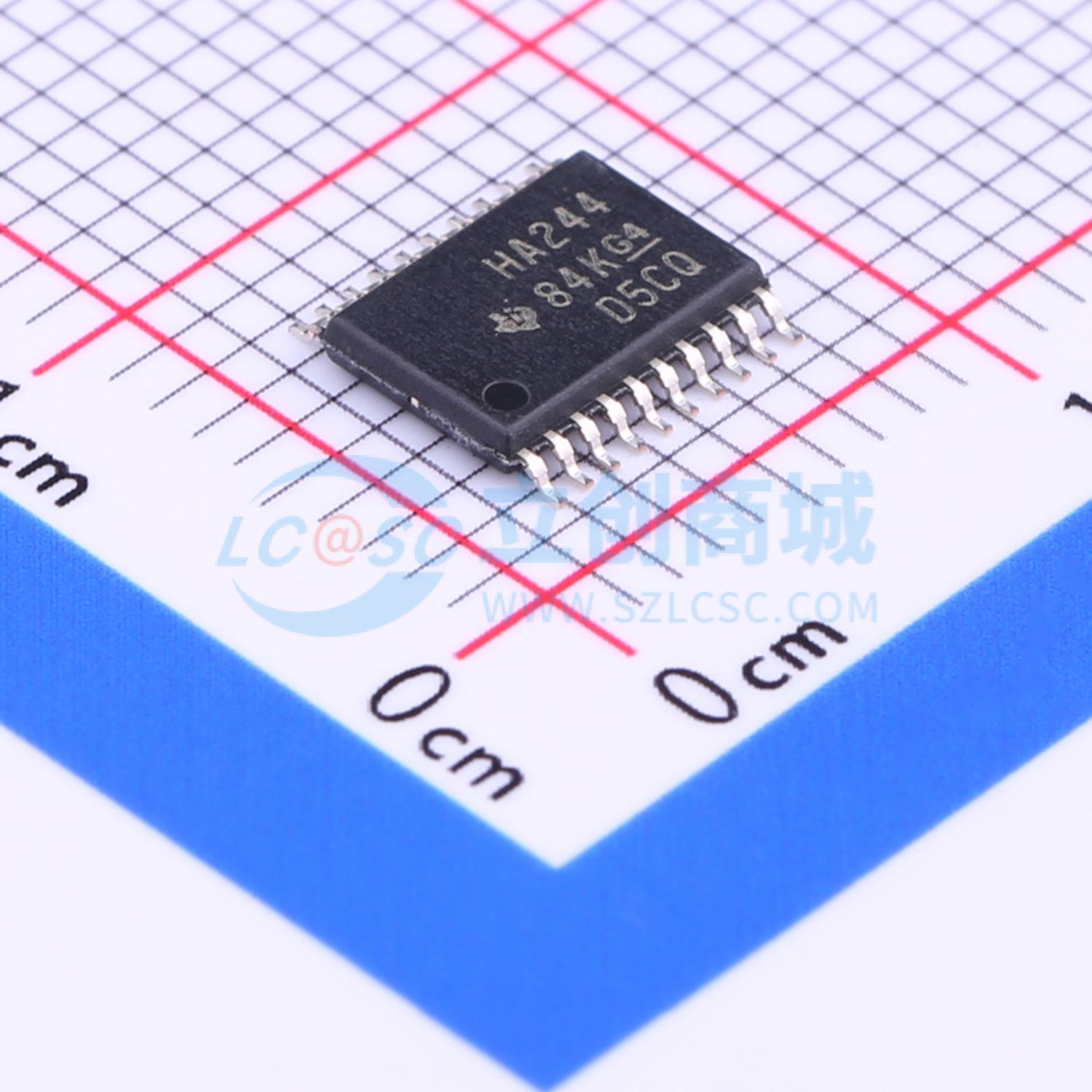

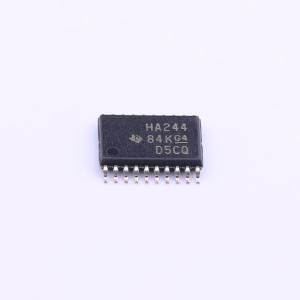

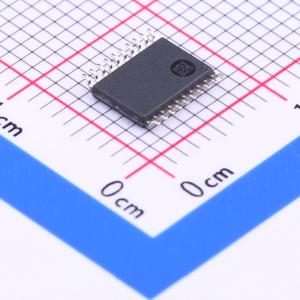

SN74AHC244PWR

八进制缓冲器/驱动器，带三态输出，工作范围2V至5.5V Vcc

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC244 具有三态输出的 8 通道、2V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHC244PWR
商品编号: C7475
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

该器件是八进制缓冲器/驱动器，专为提升三态存储器地址驱动器、时钟驱动器、面向总线的接收器和发送器的性能和密度设计。AHC244器件分为两个4位缓冲器/线路驱动器，带有独立的输出使能输入。当输出使能为低电平时，器件将数据从A输入传输至Y输出；当输出使能为高电平时，输出处于高阻抗状态。为确保上电或断电过程中保持高阻抗状态，输出使能端需要通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。产品符合现行RoHS对6种有害物质的要求，铅含量不超过0.1重量占比。

商品特性

工作电源电压范围为2V~5.5V
锁存性能超过250mA，符合JESD 17标准
最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V
输出钳位电流±20mA
连续输出电流±25mA
流经VCC或GND的连续电流±50mA
存储温度范围-65℃~150℃
不同封装对应热阻：DB封装70℃/W，DGV封装92℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
输入输出电压可在不超过输入输出电流额定值的前提下超出额定范围，封装热阻抗按照JESD 51-7标准计算
所有未使用的器件输入必须接VCC或GND，以保证器件正常工作
提供多种封装，SN74AHC244涵盖DB、DGV、DW、N、NS、PW封装，SN54AHC244涵盖JORW、FK封装

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器与发送器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHC
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	5.4ns@5V,50pF
	功能特性	输出使能
