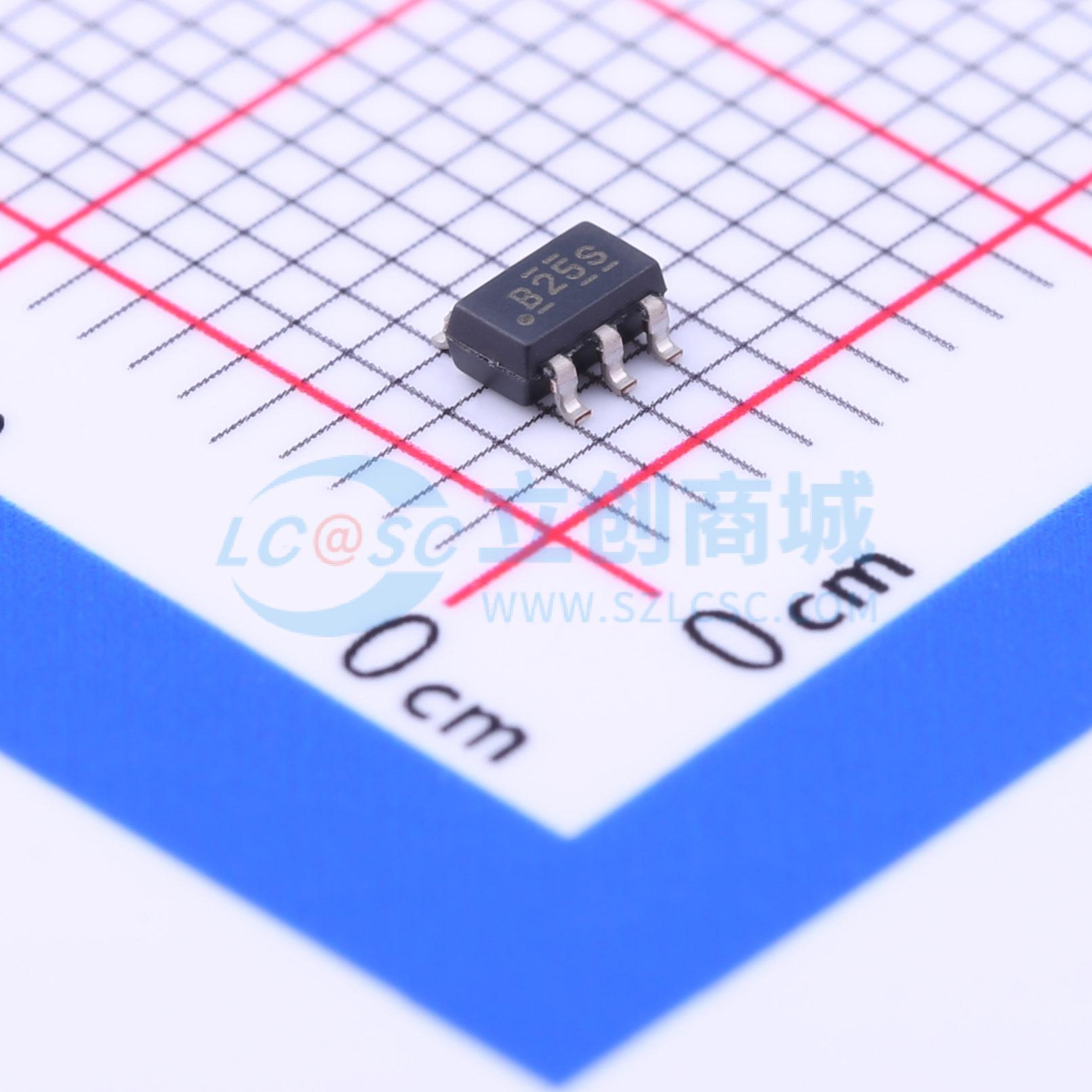

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT1G125DBVR
三态输出，单路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G125 具有 TTL 兼容型 CMOS 输入和三态输出的单通道 4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G125DBVR
- 商品编号
- C7484
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 6.5ns@5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHCT1G125是一款带有三态输出的单总线缓冲门/线路驱动器。当输出使能OE输入为高电平时，输出被禁用；当OE为低电平时，真实数据从A输入传输到Y输出。为确保上电或掉电期间保持高阻态，OE应当通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。所有未使用的器件输入必须保持在VCC或GND，以保证器件正常工作。
商品特性
- 工作电压范围4.5V~5.5V
- 5V供电条件下最大传播延迟tpd为6ns
- 低功耗，最大电源电流Icc为10μA
- 5V供电条件下输出驱动能力为±8mA
- 支持三态输出
应用领域
- 总线缓冲
- 线路驱动
