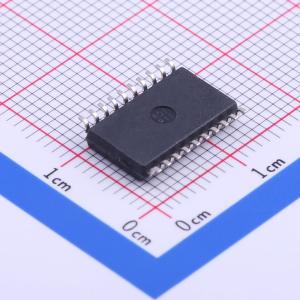

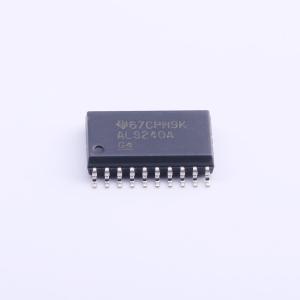

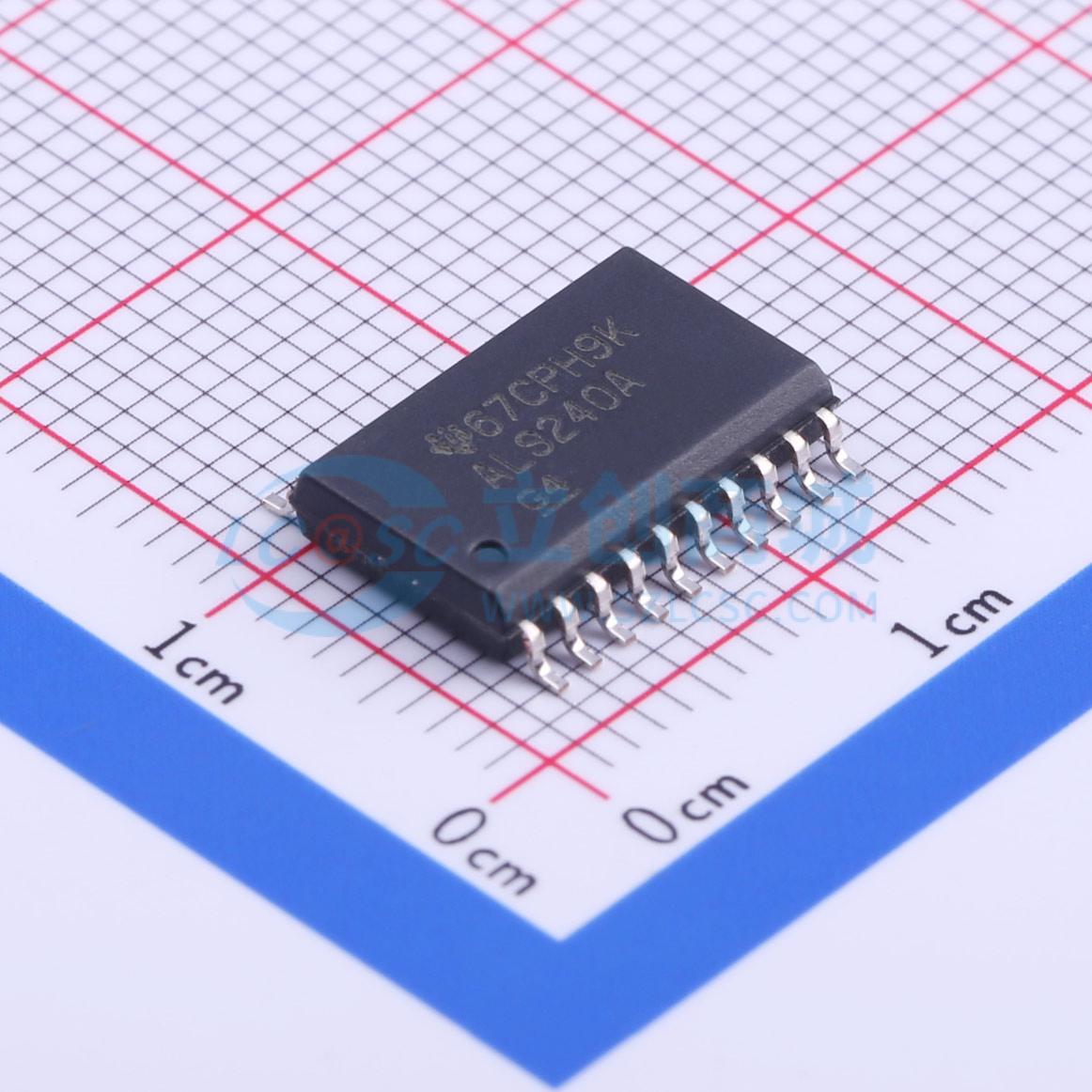

温馨提醒：图片仅供参考，商品以实物为准
SN74ALS240ADWR
带三态输出的八进制缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALS240A 具有三态输出的 8 通道、4.5V 至 5.5V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS240ADWR
- 商品编号
- C7627
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74ALS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 25mA | |
| 传播延迟(tpd) | 9ns@5.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
本产品为八进制缓冲器/驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能与密度，搭配对应器件使用时，可提供反相输出与同相输出的组合选择，也可提供对称低电平有效输出使能输入以及互补输出使能输入的组合选择。SN74ALS240A的-1版本除推荐最大IOL为48mA外，其余特性与标准版本一致，SN54ALS240A无-1版本，相关型号提供多种封装可选。
商品特性
- 三态输出可驱动总线或缓冲存储器地址寄存器
- pnp输入可降低直流负载
- 具备高扇出特性，优化了扇入性能
- 最大电源电压VCC为7V
- 最大输入电压V1为7V
- 禁用状态下三态输出的最大施加电压为5.5V
- DB封装热阻抗为70℃/W
- DW封装热阻抗为58℃/W
- N封装热阻抗为70℃/W
- NS封装热阻抗为60℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 三态存储器地址驱动
- 时钟驱动
- 面向总线的接收与发送系统
