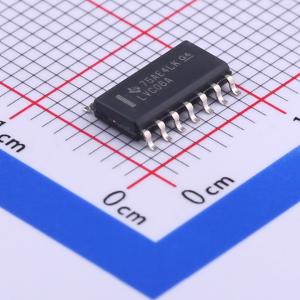

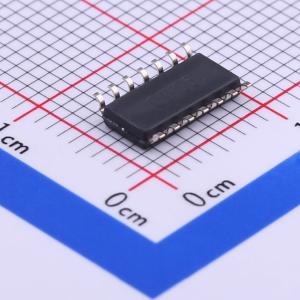

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC06ADR
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC06A 具有漏极开路输出的 6 通道、1.65V 至 3.6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC06ADR
- 商品编号
- C7658
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 3.5ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
SN54LVC06A、SN74LVC06A为六路反相缓冲器/驱动器，设计用于1.65V至3.6V VCC工作场景，输出为开漏结构；器件支持部分掉电应用，Ioff电路可在器件断电时禁用输出，防止损坏器件的反向电流，提供多种封装类型，部分引脚无内部连接。
商品特性
- 工作电压范围为1.65V~3.6V
- 提供三种额定工作温度范围：-40℃~85℃、-40℃~125℃、-55℃~125℃
- 输入与开漏输出可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为3.7ns
- Ioff支持部分掉电模式运行
- 闩锁性能超过250mA，符合JESD 17标准
- 输出最大灌电流为24mA
- 输入可接受3.3V或5V器件的驱动信号
应用领域
- 可作为电平转换器，用于混合3.3V/5V系统环境
- 可连接多个开漏输出实现低电平有效线或功能
- 可连接多个开漏输出实现高电平有效线与功能
