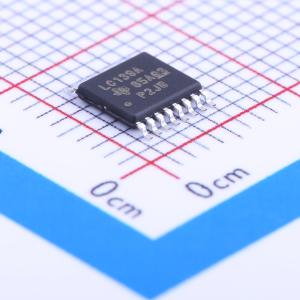

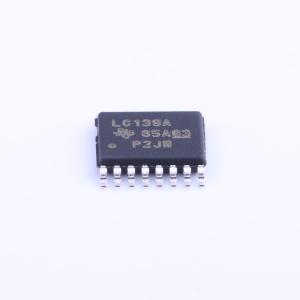

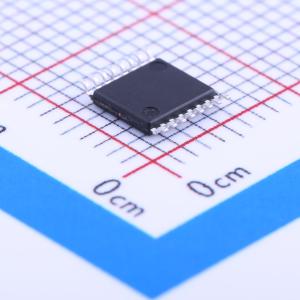

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC139APWR
双2线-4线译码器/多路分配器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC139A 双通道 2 线至 4 线解码器/多路信号分离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC139APWR
- 商品编号
- C7662
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~3.6V | |
| 输入数/输出数 | 4/8 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 6.2ns@3.3V,50pF | |
| 静态电流(Iq) | 10uA | |
| 功能特性 | 电平转换 | |
| 系列 | 74LVC |
商品概述
这是一款双路2线转4线译码器/解复用器，单封装内集成两个独立的2线转4线译码器，低电平有效使能输入可在解复用应用中用作数据线，输入可由3.3V或5V器件驱动，可在混合电压系统环境中用作电平转换器件，工作电源电压范围为1.65V至3.6V。
商品特性
- 工作电压范围1.65V~3.6V
- 输入可承受最高5.5V电压
- 最大传输延迟tpd为6.2ns
- 在VCC=3.3V，TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- 在VCC=3.3V，TA=25℃条件下，典型输出VOH下冲VOHV大于2V
- 闩锁性能超过JESD 17标准规定的250mA
- ESD保护性能符合JESD 22标准
- ESD防护等级达到：人体模型2000V，机器模型200V，充电器件模型1000V
- 所有输入为全缓冲设计，每个输入仅对驱动电路呈现一个归一化负载
- 所有未使用输入必须接VCC或GND以保证器件正常工作
- 提供多种封装类型可选
应用领域
- 译码应用场景
- 解复用应用场景
- 混合3.3V/5V系统的电平转换应用
