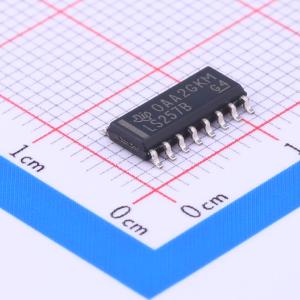

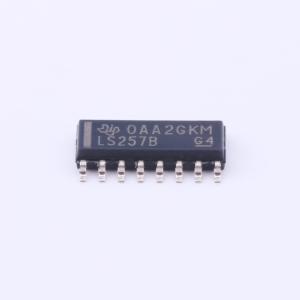

温馨提醒：图片仅供参考，商品以实物为准
SN74LS257BDR
四路2选1数据选择器/多路复用器
- 描述
- SN74LS257B 具有三态输出的四通道 2 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS257BDR
- 商品编号
- C7754
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.75V~5.25V | |
| 输入数/输出数 | 8/4 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 15ns@5V,45pF | |
| 静态电流(Iq) | 13mA | |
| 功能特性 | 输出使能高阻；三态输出 | |
| 系列 | 74LS |
商品概述
器件用于总线结构系统中，将4位数据源的信号多路复用至4条输出数据线。当输出控制引脚处于高逻辑电平时，三态输出不会对数据线造成负载。54LS和54S系列器件的工作温度范围为-55℃至125℃，74LS和74S系列器件的工作温度范围为0℃至70℃，存储温度范围为-65℃至150℃，提供多种封装类型。
商品特性
- 三态输出可直接与系统总线接口
- LS257B和LS258B的灌电流能力是原有LS257和LS258的三倍
- 引脚分配与SN54LS157、SN74LS157、SN54S157、SN74S157、SN54LS158、SN74LS158、SN54S158、SN74S158保持一致
- 可提供高性能系统中多数据源的总线接口
- 最大电源电压Vcc为7V
- LS257B、LS258B电路输入电压最大为7V，S257、S258电路输入电压最大为5.5V
- 截止态输出电压最大为5.5V
应用领域
- 总线结构系统的四路信号多路复用
- 高性能系统的多源总线连接
