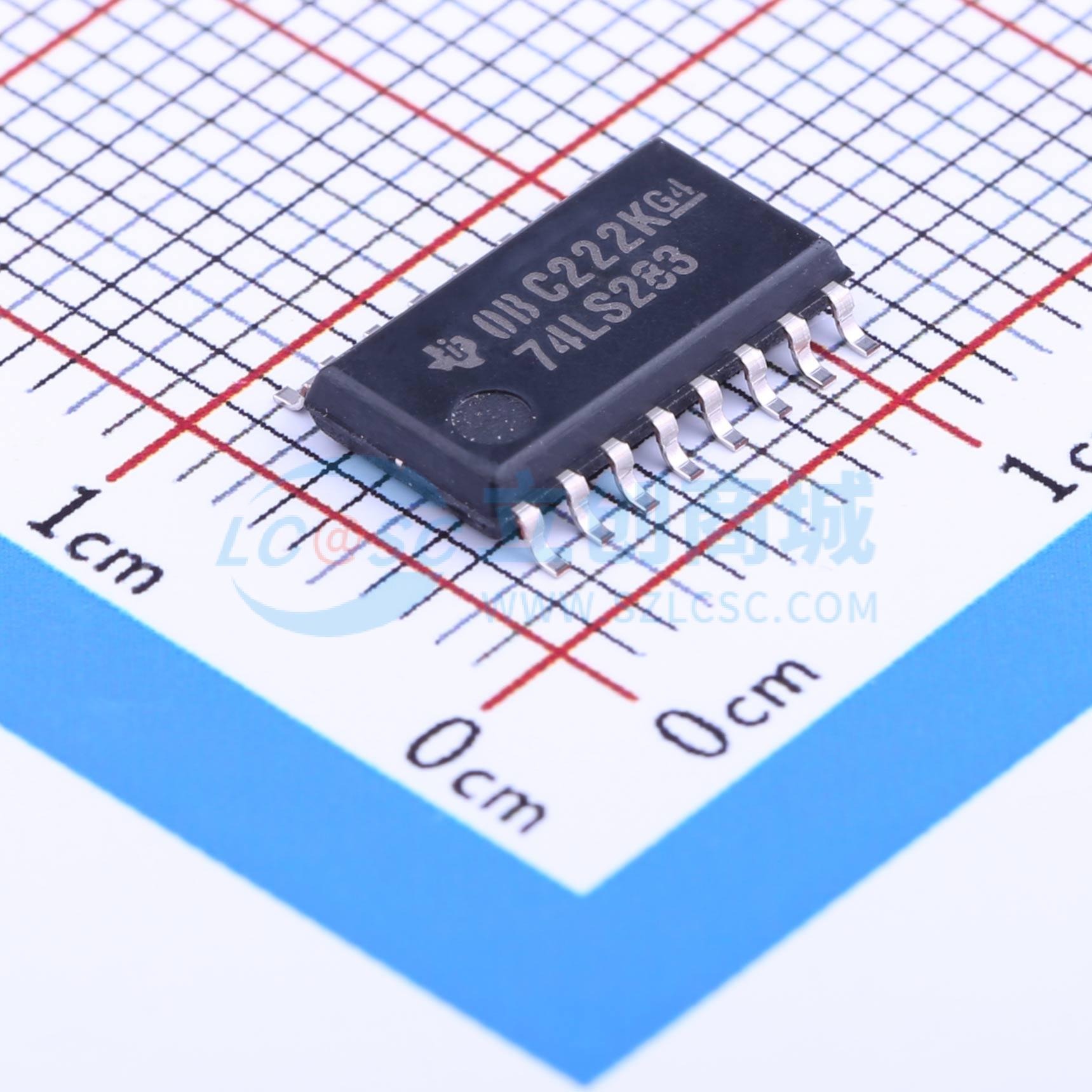

温馨提醒：图片仅供参考，商品以实物为准
SN74LS283NSR
二进制全加器
- 描述
- SN74LS283 具有快速进位功能的 4 位二进制全加器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS283NSR
- 商品编号
- C7758
- 商品封装
- SOIC-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊逻辑IC | |
| 逻辑类型 | 全加器 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | 0℃~+70℃ |
商品概述
该产品为改进型全加法器，可对两个4位二进制字执行加法运算，为每一位提供总和输出，从第四位可得到最终进位。283和LS283分别与对应型号的83A和LS83A在电气性能和功能上完全一致，仅端子排列有所改动，S283版本在功能上也完全一致，器件提供多种封装可选，不同系列适配不同的工作温度范围。
商品特性
- 支持4位全进位提前，可提供部分进位提前性能，兼具行波进位实现方案的经济性，可减少封装数量
- 电源电压引脚和接地引脚布置在拐角位置，简化印刷电路板布局
- 采用内部全进位提前结构，283和LS283生成进位项的典型时间为10纳秒，S283生成进位项的典型时间为7.5纳秒
- 包含进位在内的加法逻辑以原码形式实现，无需逻辑或电平反转即可实现循环进位
- 54系列器件工作温度范围为-55℃~125℃，74系列器件工作温度范围为0℃~70℃
- 存储温度范围为-65℃~150℃
应用领域
- 用于数字系统的二进制加法运算处理
