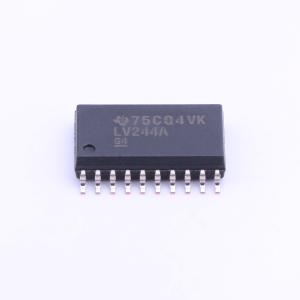

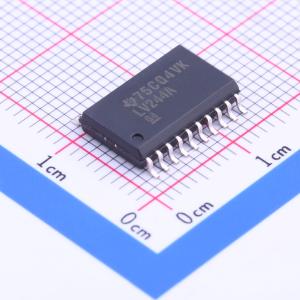

SN74LV244ADWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV244A 具有三态输出的 8 通道、2V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LV244ADWR
商品编号: C7786
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.747克(g)

商品参数

商品概述

本产品为型号SN54LV244A、SN74LV244A的带三态输出的八进制缓冲器与线路驱动器，支持2V至5.5V电源电压工作，专为提升三态存储地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度设计；器件分为两个带独立输出使能输入的4位线路驱动器，当输出使能为低电平时，器件将输入数据传输至输出端，当输出使能为高电平时，输出处于高阻态；为保证上电或掉电过程中输出保持高阻态，输出使能端需通过上拉电阻接电源电压，电阻最小值由驱动器的灌电流能力决定；器件的Ioff电路可在掉电时禁用输出，防止损坏器件的反向电流流过器件。

商品特性

工作电源电压范围为2V~5.5V
5V电源下最大传输延迟tpd为6.5ns
VCC为3.3V、环境温度25℃时，输出接地反弹典型值小于0.8V
VCC为3.3V、环境温度25℃时，输出高电平下冲典型值大于2.3V
所有端口支持混合模式电压操作
Ioff电路支持部分掉电模式操作
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
提供多种封装规格

应用领域

三态存储地址驱动
时钟驱动
面向总线的接收器和发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	16mA
	拉电流(IOH)	16mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	6.5ns@5V,15pF
	功能特性	掉电隔离；输出使能
