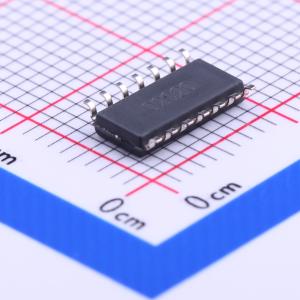

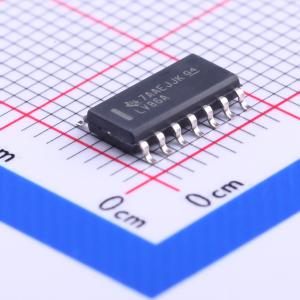

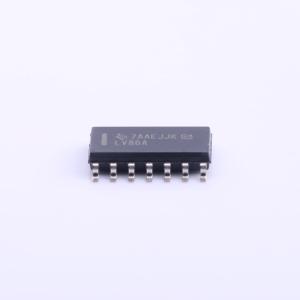

温馨提醒：图片仅供参考，商品以实物为准

SN74LV86ADR

四路2输入异或门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV86A 4 通道、双输入、2V 至 5.5V XOR（异或）门
品牌名称: TI(德州仪器)
商品型号: SN74LV86ADR
商品编号: C7799
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	输出高电平(VOH)	3.8V
	输出低电平(VOL)	550mV
	系列	74LV系列
	传播延迟(tpd)	8.8ns@5V,50pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	-
	输入类型	-
	输出类型	推挽式

商品概述

LV86A器件是四路2输入异或门，设计用于2 V至5.5 V VCC工作。这些器件包含四个独立的2输入异或门，在正逻辑下执行布尔函数 Y = A⊕B 或 Y = A非B + A B非。一个常见应用是作为真/补码单元:如果其中一个输入为低电平，另一个输入的信号会以原形式在输出端重现；如果其中一个输入为高电平，另一个输入的信号会以反相形式在输出端重现。异或门有多种应用，部分应用可通过替代逻辑符号更好地表示，存在五个适用于LV86A正逻辑门的等效异或符号，可在任意两个端口标注否定。输出逻辑规则如下:- 逻辑标识单元:当所有输入处于相同逻辑电平（即A = B）时，输出为低电平有效- 偶校验单元:当偶数个输入（即0个或2个）为有效电平时，输出为低电平有效- 奇校验单元:当奇数个输入（即仅2个输入中的1个）为有效电平时，输出为高电平有效

商品特性

支持所有端口的混合模式电压工作
锁存性能超过JESD 17标准要求的250 mA
ESD防护性能超过JESD 22标准要求
可承受2000-V人体模型（A114-A）静电放电
可承受200-V机器模型（A115-A）静电放电
可承受1000-V充电器件模型（C101）静电放电

应用领域

真/补码单元
逻辑标识单元
偶校验单元
奇校验单元

	属性	参数值
	商品目录	逻辑门
	逻辑类型	异或门
	门电路数量	4
	工作电压	2V~5.5V
	静态电流(Iq)	20uA
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	输入高电平(VIH)	1.5V
	输入低电平(VIL)	500mV
