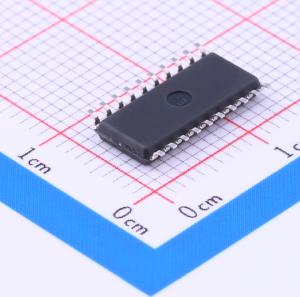

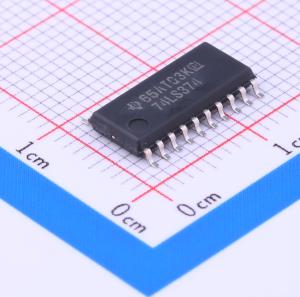

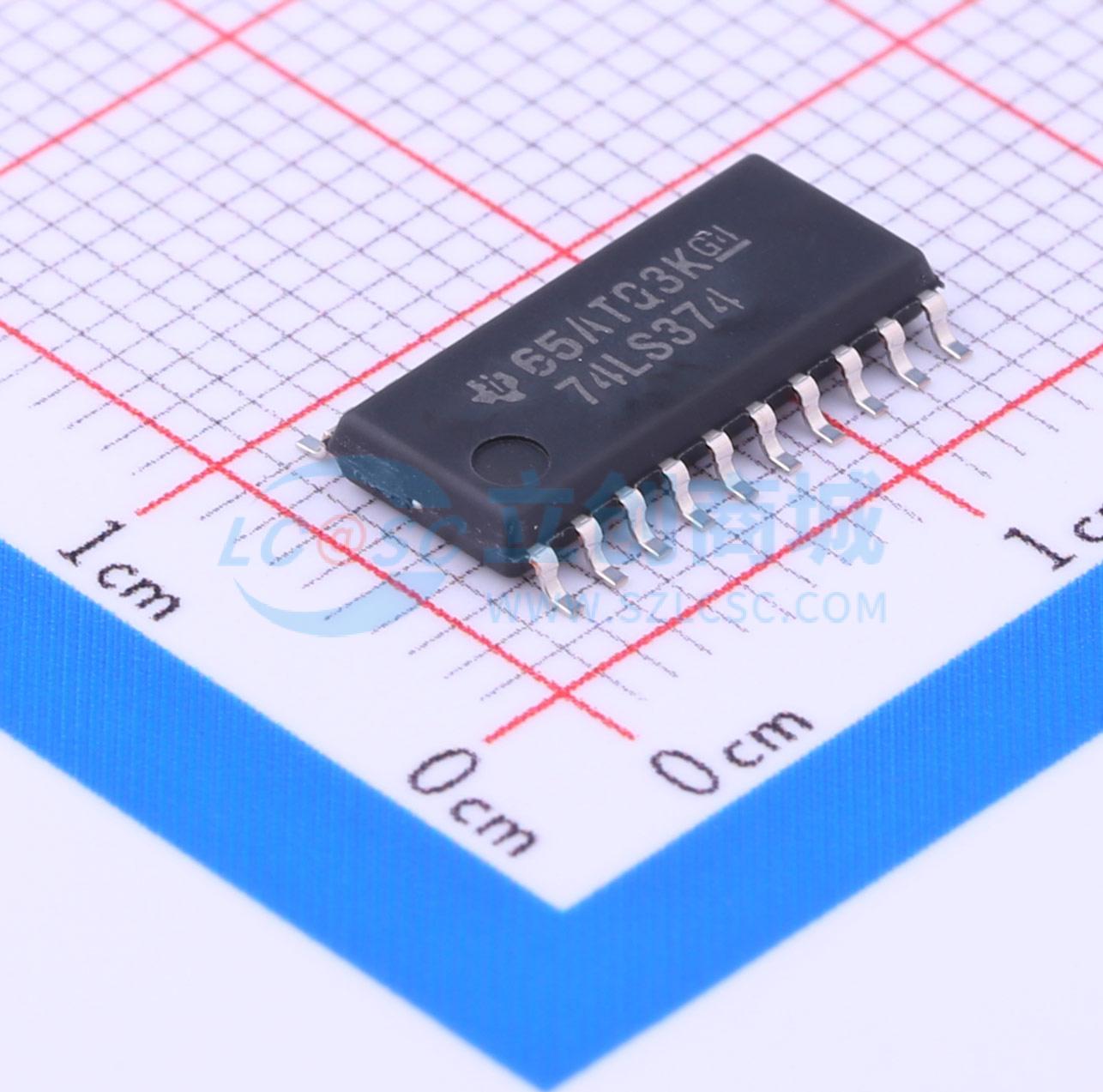

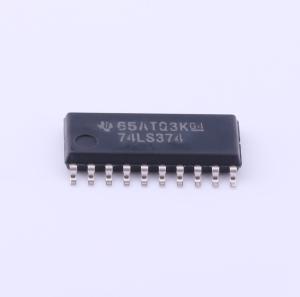

SN74LS374NSR
八进制D型透明锁存器和边沿触发触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS374 具有三态输出的八路 D 类边沿触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS374NSR
- 商品编号
- C7764
- 商品封装
- SOIC-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.491克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.75V~5.25V | |
| 时钟频率(fc) | 50MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 28ns@5V,45pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LS系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 2.6mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | 0℃~+70℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns | |
| 保持时间 | - |
商品概述
这是8位寄存器,带有三态输出,专门设计用于驱动高容性或相对低阻抗负载。高阻抗三态特性与增强的高逻辑电平驱动能力使其可直接连接并驱动总线架构系统中的总线线路,无需额外接口或上拉组件。产品可选择单个封装内集成8个锁存器或8个D型触发器,提供多种封装规格。
商品特性
- 带有三态总线驱动输出
- 支持载入时完全并行访问
- 控制输入带缓冲
- 'S373和'S374的时钟使能输入带有迟滞,可提升抗干扰能力
- 'S373和'S374采用P-N-P输入,可降低数据线的直流负载
- 'S373和'S374的使能/时钟线路采用施密特触发缓冲输入,输入迟滞通常可提升400mV的交流和直流抗干扰能力,简化系统设计
- 缓冲输出控制输入可将八个输出设置为正常逻辑状态,即高电平或低电平,或高阻态;处于高阻态时,输出不会对总线线路产生明显负载或驱动
- 输出控制不影响锁存器或触发器的内部工作,输出关闭时仍可保留原有数据或输入新数据
- 'LS373和'S373的八个锁存器为透明D型锁存器:使能输入为高电平时,输出跟随数据输入;使能输入变为低电平时,输出锁存至输入数据的电平
- 'LS374和'S374的八个触发器为边沿触发D型触发器,时钟正跳变时,输出被设置为D输入端建立好的逻辑状态
- 提供多种封装规格可选
- LS器件最大额定值:电源电压7V,输入电压7V,关态输出电压5.5V;存储温度范围-65℃到150℃
- 'S器件最大额定值:电源电压7V,输入电压5.5V,关态输出电压5.5V;存储温度范围-65℃到150℃
应用领域
- 缓冲寄存器
- I/O端口
- 双向总线驱动器
- 工作寄存器
- 总线架构系统
