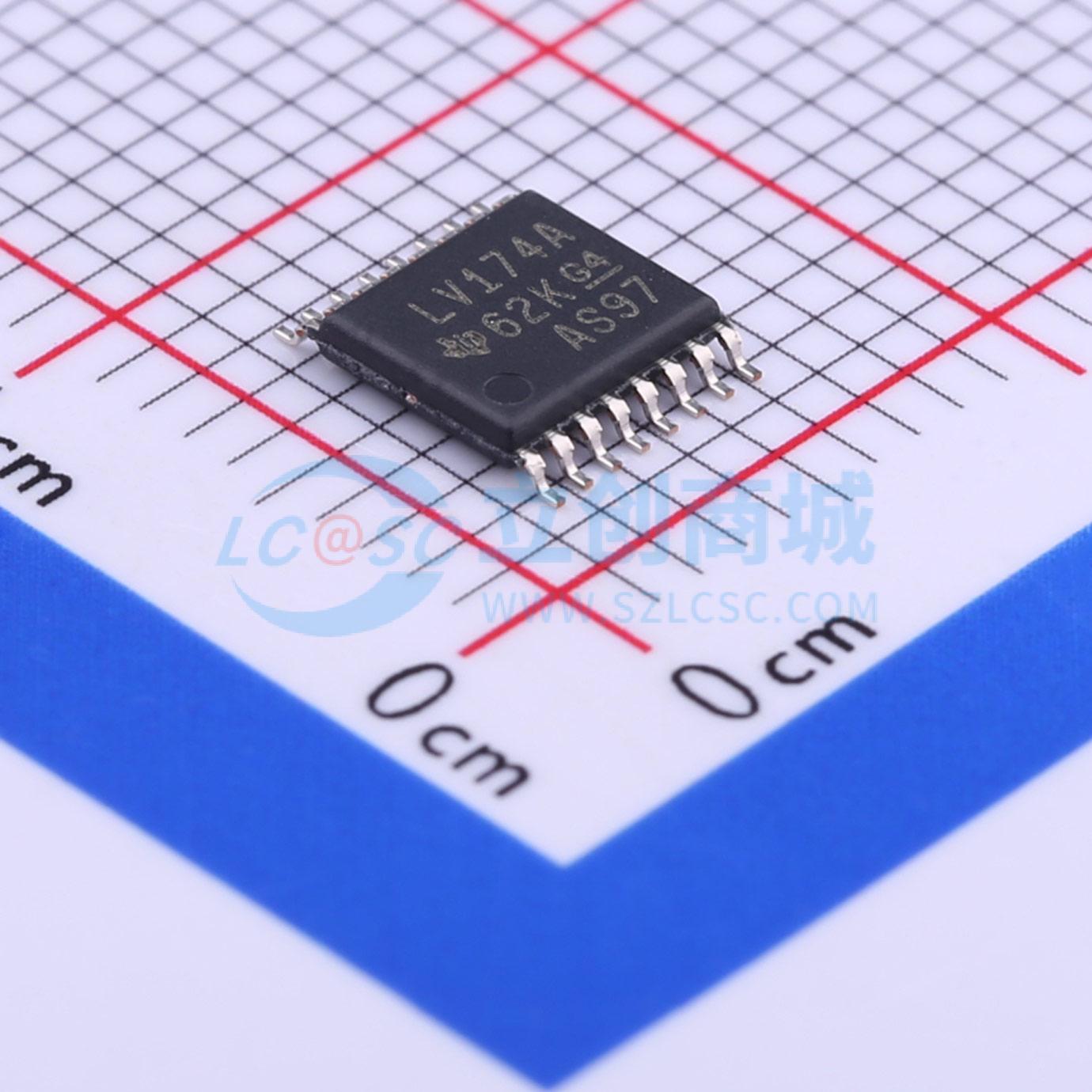

温馨提醒：图片仅供参考，商品以实物为准

SN74LV174APWR

带清零功能的六D型触发器

描述: SN74LV174A 具有清零功能的六路 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74LV174APWR
商品编号: C7784
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

LV174A包含SN54LV174A、SN74LV174A两类型号，对应多种封装规格，是六D型触发器，设计用于2V~5.5V VCC工作。该器件是带有直接清零CLR输入的正边沿触发触发器，满足建立时间要求的数据D输入端的信息会在时钟脉冲的上升沿传输到输出端。时钟触发发生在特定电压电平，与时钟脉冲上升沿的跳变时间没有直接关联。当时钟CLK输入端处于高电平或低电平时，D输入端的信号不会对输出产生影响，部分引脚无内部连接。

商品特性

支持2V~5.5V VCC工作电压
5V条件下最大传输延迟tpd为8.5ns
VCC=3.3V、环境温度TA=25℃时，输出接地反弹VOLP典型值小于0.8V
VCC=3.3V、环境温度TA=25℃时，输出VOH下冲VOHV典型值大于2.3V
所有端口支持混合模式电压工作
闩锁性能超过JESD 17标准要求的250mA每端
ESD防护性能超过JESD 22标准
人体模型ESD防护可达2000V，机器模型可达200V，带电器件模型可达1000V
最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，高阻或掉电状态下输出电压范围-0.5V~7V，输出电压范围为-0.5V~VCC+0.5V，最高不超过5.5V；输入钳位电流-20mA，输出钳位电流-50mA，连续输出电流±25mA，流经VCC或GND的连续电流±50mA
不同封装热阻抗参数：D封装73℃/W，DB封装82℃/W，DGV封装120℃/W，NS封装64℃/W，PW封装108℃/W
存储温度范围-65℃~150℃
所有未使用的输入端必须接VCC或GND，以保证器件正常工作

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~5.5V
	时钟频率(fc)	180MHz
	功能	复位
	元件数	1
	每个元件位数	6
	输出类型	-
	传播延迟(tpd)	9.2ns@5V,50pF

	属性	参数值
	系列	74LV系列
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	静态电流(Iq)	20uA
	输入电容	1.7pF
	工作温度	-40℃~+85℃
	同步/异步	异步
	建立时间	4.5ns
	保持时间	500ps
