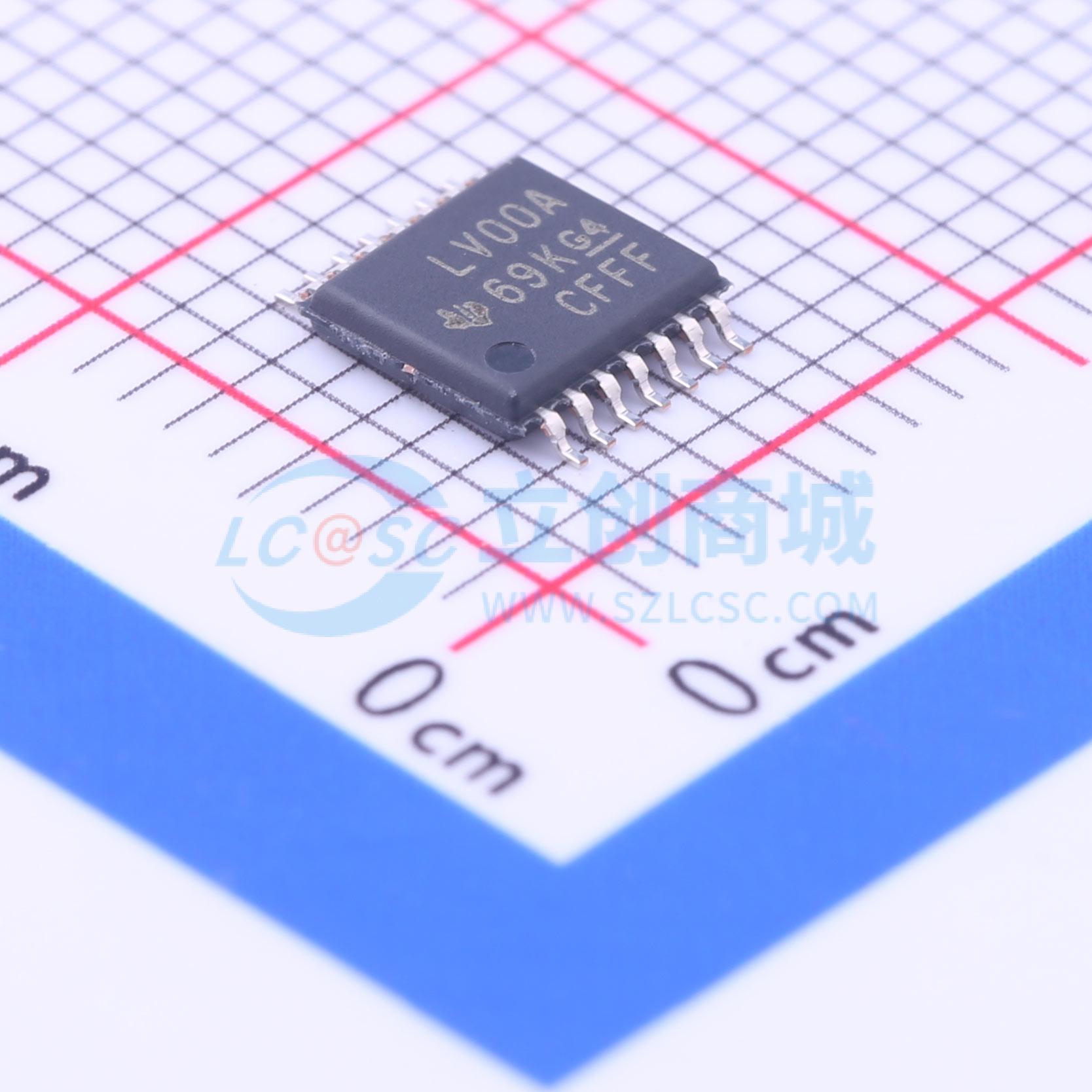

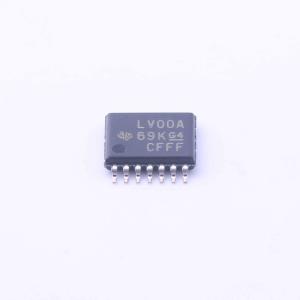

温馨提醒：图片仅供参考，商品以实物为准
SN74LV00APWR
四通道2输入正与非门，2V至5.5V Vcc工作电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV00A 4 通道、双输入、2V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV00APWR
- 商品编号
- C7770
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 2.48V；2V；3.8V | |
| 输出低电平(VOL) | 550mV；440mV；100mV；400mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 6.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
这是四路2输入正与非门，适配2V~5.5V电源电压工作，采用正逻辑，实现的布尔逻辑功能为Y = 非(A·B)或Y = 非A + 非B，支持部分掉电应用。
商品特性
- 支持2V~5.5V电源电压工作
- 5V工作条件下最大传输延迟tpd为6.5ns
- Vcc=3.3V、环境温度25℃时，典型输出接地反弹VOLP＜0.8V
- Vcc=3.3V、环境温度25℃时，典型输出高电平下冲VOHV＞2.3V
- 所有端口支持混合模式电压工作
- Ioff支持部分掉电模式操作，掉电时禁用输出，防止损坏性电流回流穿过器件
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电防护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 提供多种封装规格，SN54LV00A对应J、W、FK封装，SN74LV00A对应D、DB、DGV、NS、PW、RGY封装
- 标注为NC的引脚无内部连接
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，高阻或掉电状态下输出施加电压范围-0.5V~7V，输出电压范围-0.5V~Vcc+0.5V，输出电压最大值不超过5.5V
- 输出钳位电流VO＜0时为-50mA
- 连续输出电流VO处于0~Vcc范围时为±25mA
- 流过Vcc或GND的连续电流为±50mA
- 不同封装热阻抗：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接Vcc或GND，才能保证器件正常工作
