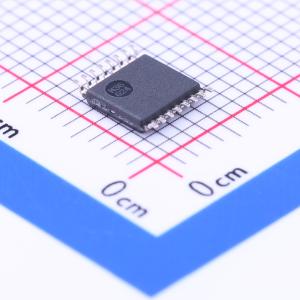

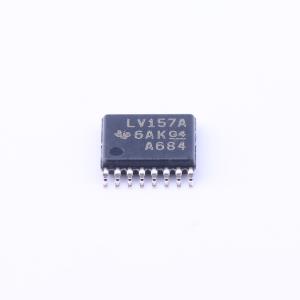

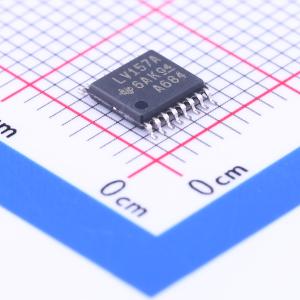

温馨提醒：图片仅供参考，商品以实物为准

SN74LV157APWR

四路2选1数据选择器/多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV157A 四路 2 线路到 1 线路数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74LV157APWR
商品编号: C7781
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

LV157A器件是四路2线对1线数据选择器/多路复用器，设计用于2 V至5.5 V VCC工作。这些器件包含反相器和驱动器，可向四个输出门提供完整的数据选择，提供了独立的选通( G )输入。从两个源中的一个选择4位字，并将其路由到四个输出。LV157A器件输出原码数据。这些器件针对使用Ioff的部分掉电应用进行了完整规范，Ioff电路禁用输出，防止器件掉电时损坏性的反向电流流过器件。

商品特性

支持2 V至5.5 V VCC工作
5 V下最大tpd为7.5 ns
VCC为5 V、TA为25 ℃时，典型VOLP（输出接地反弹）< 0.8 V
VCC为5 V、TA为25 ℃时，典型VOHV（输出VOH下冲）> 2.3 V
Ioff支持部分掉电模式工作
闩锁性能超过JESD 78 II类标准的100 mA
ESD保护超过JESD 22标准
2000-V人体模型(A114-A)
200-V机器模型(A115-A)
1000-V充电器件模型(C101)

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	2V~5.5V
	输入数/输出数	8/4
	灌电流(IOL)	12mA

	属性	参数值
	拉电流(IOH)	12mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	7.5ns@5V,15pF
	静态电流(Iq)	20uA
	功能特性	断电保护
	系列	74LV
